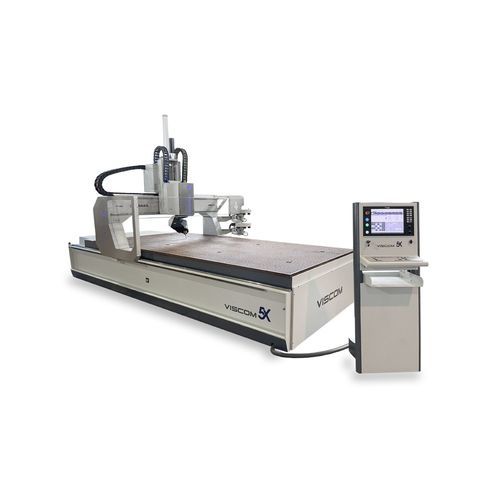

Fresadora CNC de 5 eixos VISCOM 5X

verticalpara alumíniopara madeira

Descrição
A VISCOM 5X é uma fresadora CNC interpolada de 5 eixos concebida para as usinagens mais exigentes de materiais não ferrosos. Disponibiliza área de trabalho configurável, capacidade multi-ferramenta e supervisão remota para produzir geometrias e acabamentos complexos em vários setores.

Aplicações

• Artes gráficas: letreiros luminosos, painéis publicitários, elementos de stands, gravações.
• Indústria: eletrodomésticos, usinagem de compósitos, plásticos, madeira e alumínio.
• Construção & arquitetura: Corian, perfis de alumínio, PVC, Alucobond e Solid Surface para fachadas.
• Decoração & design de interiores: corte de biombos, carpetes, objetos publicitários e brindes.
• Naval: mobiliário naval, docas e peças técnicas.
• Aeronáutica: componentes em compósito e peças em alumínio.
• Ferroviário: perfis de alumínio e acabamentos interiores para vagões.
• Automotivo: fabrico de moldes e peças para automóveis.

Materiais

• Plásticos técnicos: PVC, poliestireno, nylon, PETG e derivados.
• Acrílico e metacrilato: corte e gravação com acabamento óptico.
• Madeira e placas derivadas: MDF, compensado, madeira maciça.
• Alumínio e ligas leves: perfis, chapas e peças usinadas.
• Compósitos e laminados: fibra de vidro, carbono, Alucobond, Corian, Solid Surface.
• Espumas técnicas e resinas: modelação, fundições e protótipos.

Principais características e benefícios
A interpolação a 5 eixos reduz as operações de fixação, permitindo usinar geometria complexas numa única montagem, melhorando precisão e tempo de ciclo. O chassis e a ponte são em aço eletrossoldado e termicamente estabilizado para operação contínua. A transmissão X/Y utiliza cremalheiras e pinhões helicoidais rectificados com redutores planetários de precisão. A máquina permite controlo remoto e streaming para supervisão e registo dos processos.

Características da máquina
O eixo Z incorpora um fuso de elevada capacidade com porca pré-carregada e recirculação de esferas interna para precisão e funcionamento silencioso; compensação pneumática prolonga a vida útil. Área de trabalho configurável: X 1.550–10.000 mm; Y 1.000–3.000 mm; Z ≥ 500 mm; eixos C e A com movimento infinito. Calibragem cinemática de precisão e lubrificação centralizada automática para menor manutenção.

Opções

• Grupo de furação múltipla (cabeças de furação selecionáveis).
• Mesas retrácteis.
• Ar condicionado no quadro elétrico.
• Duas áreas de trabalho independentes.
• Tomadas pneumáticas.
• Refrigeração de ferramenta ar/líquido (VIP4tools).
• Refrigeração de ferramenta por ar frio (VORTEX).
• Mesa de alumínio microperfurado.
• Troca linear de 10 ferramentas na bancada, expansível até 26 posições.

10 razões para escolher a VISCOM 5X

• Área X configurável até 10.000 mm para peças de grande formato.
• 5 eixos interpolados para usinar geometria complexas em uma única montagem.
• Velocidade máxima 20.000 rpm com cabeça 11 kW para desbaste e acabamento.
• Troca automática de ferramentas: torre dupla 16 posições expansível até 26.
• Apertagem inteligente: 8 zonas de vácuo independentes e configuráveis.
• Monitorização remota e gravação/streaming dos processos.
• Lubrificação centralizada automática para manutenção mínima.
• Estrutura eletrossoldada e termicamente estabilizada para elevada rigidez.
• Altamente personalizável: dimensões, ferramentas, refrigeração e opções.
• Calibração cinemática de precisão e transmissão helicoidal com redutores planetários.

Especificações técnicas

• Eixos: 5
• Estrutura: Ponte móvel
• Área de trabalho (configurável): X 1.550–10.000 mm; Y 1.000–3.000 mm; Z ≥ 500 mm (passagem do ponte 500 mm); C/A: infinito
• Cabeça de fresagem: 11 kW HSK-F63 (refrigeração líquida)
• Velocidade nominal: 12.000 rpm
• Velocidade máxima: 20.000 rpm
• Bomba de vácuo: 290 m³/h ou 1.000 m³/h Super Turbine
• Trocador de ferramentas: Torre dupla 16 posições (expansível)
• Apalpador de ferramentas: Sim
• Sistema de fixação: Mesa de vácuo com 8 zonas automáticas e independentes
• Painel de controlo: Móvel
• Refrigeração: Líquida
• Mesa de trabalho: Resina fenólica com inserções metálicas
• Velocidade de posicionamento: X/Y 55 m/min; Z 33 m/min; C/A 75º/seg
• Lubrificação: Bomba de lubrificação centralizada automática
• Transmissão: X,Y cremalheiras e pinhões; Z fuso e porca pré-carregada com recirculação de esferas interna
