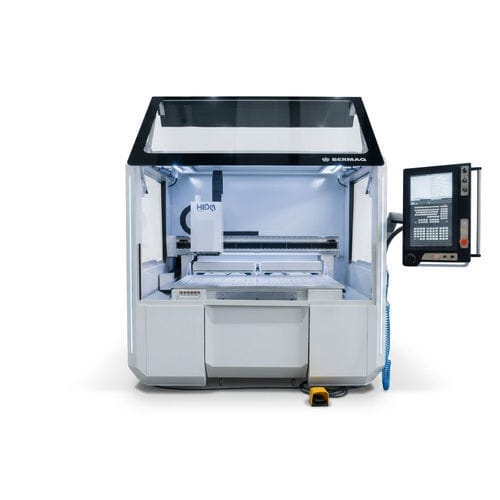

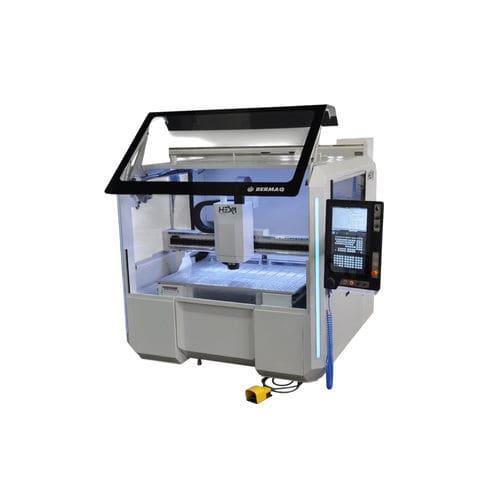

Fresadora CNC de 3 eixos HEXA

universalpara alumíniopara madeira

Descrição
A HEXA é uma fresadora CNC de alta velocidade equipada com motores lineares Direct Drive nos eixos X e Y, projetada para usinagem, corte, gravação, fresagem e polimento de diversos materiais em ambientes industriais exigentes. A sua estrutura antivibração (banco em aço com betão polimérico) proporciona estabilidade térmica e mecânica em altas velocidades de trabalho. A máquina destina-se a aplicações que exigem precisão, repetibilidade e produtividade.

Aplicações

• Automotivo: usinagem de painéis, moldes e peças técnicas para veículos.
• Aeronáutica: usinagem de alumínio, compósitos e fibra de carbono com tolerâncias rigorosas.
• Indústria avançada: peças técnicas em plásticos de alta densidade, resinas e compósitos.
• Prototipagem e modelagem: produção de protótipos e ferramentas com requisitos dimensionais estritos.
• Artes gráficas e sinalização: gravação e corte de precisão em materiais macios e semiduros.

Equipamento
A HEXA incorpora motores lineares Direct Drive nos eixos X e Y, eliminando elementos tradicionais de transmissão mecânica. Inclui um eletrospindle HITECO QD-2 de 6,5 kW com cone HSK-E40 (rolamentos cerâmicos e refrigeração líquida), pressurização interna, troca rápida de ferramentas, magazine linear integrado de 12 posições (compatível com HSK-E40 e pinças ER-2), grelha e quatro zonas de vácuo controladas por CNC, opções modulares de fixação (rasgos em T, pontos roscados ou sistemas de furação múltipla) e comando CNC MITSUBISHI M80VW / M80W.

Características

• Estrutura em aço com betão polimérico antivibração para absorver vibrações e garantir acabamentos consistentes.
• Elevado desempenho de posicionamento e dinâmica graças aos motores lineares Direct Drive.
• Eletrospindle de alta velocidade para acabamentos finos com estabilidade térmica.
• Magazine linear de 12 posições (ferramentas até Ø 35 mm e 100 mm de comprimento).
• Lubrificação automática e armário elétrico climatizado para maximizar o tempo de atividade.
• Grelha e quatro zonas de vácuo controladas por CNC; opções modulares de mesa.

Opções

• Aspirador de alta pressão 3 kW (1.400 m³/h)
• Alteração linear adicional para posições de ferramenta
• Sonda de peça BLUM TC76
• Sistema de arrefecimento de ferramentas VORTEX
• Lubrificação de ferramenta ar/óleo (LUBETOOL)

Materiais compatíveis

• Plásticos técnicos: PVC, poliestireno, náilon, derivados de PETG
• Acrílico / Metacrilato: corte e gravação com acabamento óptico
• Alumínio e ligas leves: painéis, perfis e peças usinadas 3D
• Compósitos: fibra de carbono, fibra de vidro, Alucobondo e outros compósitos
• Madeira e painéis derivados: MDF, contraplacado, madeira maciça
• Espumas e resinas técnicas: modelagem, moldagem e usinagem especializada

Especificações técnicas

• Eixos: 3
• Área de trabalho (X x Y x Z): 1.500 x 1.000 x 200 mm
• Cabeça de fresagem / Eletrospindle: HITECO QD-2 6,5 kW (HSK-E40)
• Velocidade nominal: 12.000 rpm
• Velocidade máxima: 36.000 rpm
• Bomba de vácuo (base): 100 m3/h
• Trocador de ferramentas: 12 - 24 posições (magazine linear 12 posições padrão)
• Apalpador de ferramenta: BLUM Z-NANO
• Painel de controle: CNC MITSUBISHI M80VW / M80W
• Lubrificação: Automática
• Transmissão / Movimento: X, Y: motores lineares Direct Drive
• Velocidade de posicionamento: até 100 m/min em X e Y
