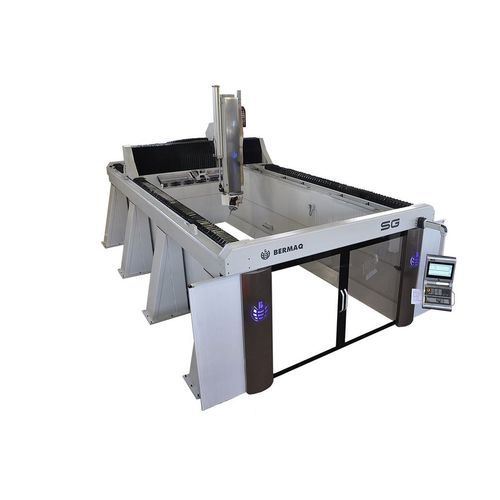

Fresadora CNC de 5 eixos SG-5

verticalpara alumíniopara madeira

Descrição
A SG-5 é uma fresadora CNC de pórtico 5 eixos concebida para usinar uma vasta gama de materiais, incluindo alumínio, compósitos, poliestireno, acrílico, madeira, resinas e solid surface. O design modular permite configurações específicas para modelagem, acabamento de bordas e produção nos setores naval, automotivo, aeroespacial, ferroviário e cenografia.

Aplicações

• Aeronáutica: usinagem de componentes em compósito e dispositivos
• Naval: modelos, estruturas leves e prototipagem para embarcações
• Modelagem e prototipagem: modelos em escala, elementos arquitetónicos e peças sob medida
• Compósitos: corte e usinagem de espumas técnicas, poliuretano e resinas
• Moldes e matrizes: produção de modelos para termoformagem e fundição
• Arte e cenografia: elementos cénicos e peças decorativas de grande formato

Materiais

• Alumínio e ligas leves: desbaste e acabamento de peças estruturais
• Compósitos e laminados: fibra de carbono, fibra de vidro e materiais técnicos
• Acrílico e metacrilato: corte e usinagem com acabamento óptico
• Madeira e derivados: MDF, contraplacado, madeira maciça
• Resinas técnicas: protótipos, moldes e ferramentas
• Solid Surface: Corian e materiais similares

Equipamento e desempenhos
Estrutura tipo pórtico que assegura rigidez e estabilidade para peças de grande volume e geometrias complexas. Configurações abertas ou totalmente carenadas disponíveis. Fusos de 15 kW a 24 kW com velocidades até 36.000 rpm. Trocador automático linear de 12, 24 ou 36 posições (opção até 40). Transmissão X/Y por cremalheira/pinhão e Z por fuso de esferas; opção de servomotores duplos em configuração mestre-escravo. Controlo CNC avançado para usinagem simultânea em 5 eixos, quadro elétrico climatizado e interface de operação intuitiva para programação extensa.

Opções

• Dispositivo de medição de ferramenta sem contacto para ajuste e deteção de quebras
• Sonda de peça sem fios
• Sistema de arrefecimento e lubrificação de ferramenta
• Bomba de vácuo e mesa de vácuo para melhor fixação
• Diversos cabeçotes de fresagem conforme aplicação
• Trocador automático de ferramentas até 40 posições
• Cabeçote totalmente fechado com portas frontais para ambientes poeirentos ou regulados

Características técnicas (resumo)

• Modelo comercial: SG-5
• Estrutura: Gantry (pórtico)
• Potência do fuso: 15 kW – 24 kW (configurável)
• Velocidade nominal do fuso: 10.000 rpm (típica)
• Velocidade máxima do fuso: 36.000 rpm
• Trocador de ferramentas: 12 / 24 / 36 posições (opção até 40)
• Sistema de fixação: mesa de fixação (vácuo / mesa ranhurada opcional)
• Painel de controlo: SIEMENS
• Velocidades de posicionamento: X 60 m/min, Y 60 m/min, Z 25 m/min
• Transmissão: X,Y cremalheira-pinhão; Z fuso de esferas
• Lubrificação: automática
• Quadro elétrico: climatizado (opcional)
