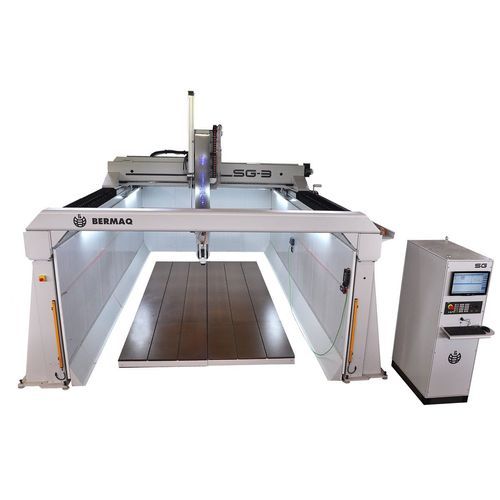

Fresadora CNC de 3 eixos SG-3

verticalpara alumíniopara compósitos

Descrição
A fresadora CNC SG-3 tipo pórtico 3 eixos da BERMAQ® destina-se à usinagem de peças de médio porte em poliestireno, plásticos, resinas, espumas, alumínio, aço inoxidável e compósitos. O projeto modular permite várias configurações e opções para atender a necessidades de prototipagem ou produção.

Aplicações

• Aeronáutica e automotivo: protótipos, moldes e usinagem de materiais compósitos.
• Naval: modelos e estruturas leve para embarcações.
• Modelagem e prototipagem: maquetes, projetos arquitetônicos e peças sob medida.
• Plásticos e compósitos: corte e usinagem de espumas, poliuretano e resinas.
• Moldes e matrizes: fabrico de modelos para termoformagem e fundição.
• Arte e cenografia: cenários, esculturas e produção cinematográfica.

Materiais

• Poliestireno, espumas e poliuretano
• Plásticos técnicos e resinas
• Alumínio
• Aço inoxidável
• Compósitos (fibra de carbono, etc.)

Principais características e descrição funcional
A SG-3 combina uma estrutura tipo pórtico rígida com controlo CNC de precisão e um spindle de alto desempenho. O design aberto facilita o carregamento; existe a opção de carenagem integral com portas frontais. A modularidade permite integrar diferentes cabeças de fresagem e acessórios orientados à produção.

Transmissão e sistema de movimento
A transmissão padrão utiliza cremalheira e pinhão nos eixos X e Y e fuso de esferas pré-carregado no eixo Z para garantir precisão. Está disponível a opção de duplo servomotor em configuração mestre-escravo para melhorar a dinâmica e o controlo posicional.

Ferramentas e automação
A máquina suporta trocador linear de ferramentas sob a ponte e opções de trocador automático com 10, 12, 30 ou até 40 posições. Diferentes cabeçotes de fresagem e sequências automáticas podem ser configurados para reduzir tempos de ciclo.

Controlo e acessórios
Compatível com os controladores CNC Heidenhain iT NC640 ou SIEMENS 840D SL. Acessórios disponíveis: volante eletrônico e armário elétrico climatizado para operação fiável em ambientes industriais.

Sistemas auxiliares e opções

• Dispositivo de medição de ferramenta sem contacto
• Sonda de palpação sem fios para medição da peça
• Sistema de arrefecimento da ferramenta
• Bomba de vácuo para fixação da peça
• Sistema de lubrificação automático
• Mesa de trabalho em resina fenólica
• Carenagem integral (opcional)

Desempenho e produtividade
A SG-3 é concebida para reduzir os tempos de preparação e produção, melhorando a repetibilidade e o acabamento superficial em sectores como aeroespacial, automotivo, moldes e compósitos.

Características / especificações técnicas

• Tipo: Fresadora CNC pórtico, 3 eixos
• Modelo: SG-3
• Design: estrutura tipo pórtico para rigidez e estabilidade
• Materiais: poliestireno, plásticos, resinas, espumas, alumínio, aço inoxidável, compósitos
• Controlo CNC: Heidenhain iT NC640 ou SIEMENS 840D SL
• Transmissão: cremalheira e pinhão (X/Y); fuso de esferas pré-carregado (Z)
• Opção movimento: duplo servomotor (mestre-escravo)
• Trocador de ferramentas: linear sob a ponte; opções automáticas: 10 / 12 / 30 / 40 posições
• Mesa: resina fenólica
• Opções: medição de ferramenta sem contacto, sonda sem fios, arrefecimento de ferramenta, bomba de vácuo, lubrificação automática, carenagem integral
• Aplicações típicas: aeroespacial, automotivo, moldes e matrizes, compósitos, modelagem/prototipagem, cenografia
