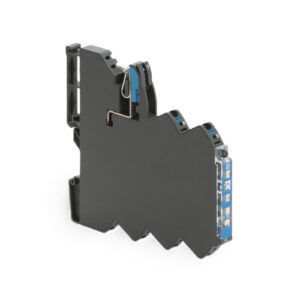

Disjuntor de 2 vias CEP

contra as sobrecorrentescom controle remotoeletrônico

De acordo com a nova norma EN 60204-1, é obrigatório dotar os cabos de linha SELV-PELV de proteção contra sobrecorrente. A norma exige que os dispositivos de proteção contra sobrecorrente na linha de 24 Vcc eliminem as falhas antes que a tensão de controlo e comando de 24 Vcc desça abaixo dos 21,6 V, o que, de outra forma, cortaria a alimentação do sistema de controlo e impediria a ativação das funções de emergência e segurança.<br><br>De acordo com as normas EN 60204-1 e EN 61131-1 e -2, a proteção contra sobrecorrente nas linhas SELV-PELV deve ser capaz de eliminar curto-circuitos no prazo de 10 ms e sobrecorrentes perigosas no prazo de 5 segundos. A utilização de fontes de alimentação com elevada capacidade de sobrecorrente de saída, combinada com dispositivos de proteção precisos e rápidos, facilita a eliminação de falhas antes de a tensão de 24 V descer abaixo dos 21,6 V, evitando assim a perda de alimentação dos controlos.<br><br>Os fusíveis e os disjuntores miniatura (MCBs) instalados em linhas de 24 Vcc apresentam características de disparo I²t que não são adequadas para eliminar falhas com a rapidez e precisão necessárias. Além disso, os fusíveis podem ser substituídos por tipos diferentes, alterando o comportamento da proteção e comprometendo a segurança do sistema.<br><br>A coordenação adequada do circuito em que a proteção contra sobrecorrente está instalada deve ter em conta a resistência total da linha:<br>R_total = R_ligações + R_cabos + R_proteção + R residual da carga em falha.<br><br>A resistência total deve permitir sempre que a corrente de disparo garantida do dispositivo de proteção circule no circuito. É essencial evitar o subdimensionamento do dispositivo de proteção (o que poderia causar disparos indesejados devido a correntes de irrupção da carga) ou o seu sobredimensionamento (o que aumentaria o tempo de disparo).<br><br>Todo o circuito — incluindo a fonte de alimentação, a proteção contra sobrecorrente, os cabos e as ligações — deve ser concebido para garantir a interrupção segura de sobrecorrentes no prazo de 5 segundos, antes que a tensão de 24 Vcc desça abaixo dos 21,6 Vcc.<br><br>Esta condição pode ser cumprida através da utilização de fontes de alimentação das séries CSF e CSG da Cabur, concebidas para fornecer uma sobrecorrente de saída elevada (> +50% da corrente nominal durante mais de 5 segundos), em conjunto com os dispositivos eletrónicos de proteção contra sobrecorrente do Sistema CEP, que apresentam uma precisão e velocidade muito superiores às dos disjuntores miniatura (MCBs) e fusíveis, cujo tempo de disparo é independente da temperatura ambiente e que podem ser reiniciados localmente ou remotamente.<br><br>Características dos dispositivos de proteção<br><br>Os disjuntores miniatura (MCBs) apresentam duas curvas de disparo diferentes: térmica e magnética.<br><br>O disparo magnético ocorre apenas em caso de curto-circuito, com diferentes curvas I/t. Os disparadores térmicos têm a mesma curva de disparo, independentemente da curva característica do disjuntor, e, em condições de sobrecarga, comportam-se conforme ilustrado na Fig. 2:<br><br>As correntes de sobrecarga de 1,13 × In são dissipadas em mais de 1 hora.<br><br>As sobrecorrentes superiores a 1,45 × In disparam em poucos minutos.<br><br>A interrupção de curto-circuito é realizada pelo disparador magnético, cujo tempo de disparo varia entre 0,01 e 0,1 segundos. No entanto, isto requer correntes muito elevadas que a fonte de alimentação utilizada pode não ser capaz de fornecer.<br><br>Por exemplo, um disjuntor C5 utilizado em corrente contínua requer mais de 70 A para um disparo garantido — uma corrente que apenas fontes de alimentação com corrente nominal muito mais elevada (por exemplo, 40 A, e nem todas) conseguem fornecer, e que certamente não pode ser fornecida por fontes de alimentação de 10 A.<br><br>Ao utilizar disjuntores como dispositivos de proteção contra sobrecorrente, se a fonte de alimentação tiver uma corrente de sobrecarga de 1,2 vezes a sua corrente nominal, a interrupção ocorrerá após 20 a 60 minutos. Com uma corrente 2,5 vezes superior ao valor nominal, o disparo ocorrerá entre 25 segundos e 2 minutos, dependendo da temperatura ambiente.<br><br>Estes tempos são demasiado longos para garantir a estabilidade dos 24 V, a proteção dos cabos e a seletividade da proteção. Em caso de falha, até que a proteção dispare, a fonte de alimentação permanece sobrecarregada a mais de In × 1,5 durante mais de 5 segundos, e a tensão de 24 V desce abaixo dos 21,6 V, deixando as funções normais — e especialmente as funções de segurança — sem alimentação.<br><br>Seletividade da Proteção<br><br>Em caso de sobrecarga ou curto-circuito, apenas o circuito defeituoso é desligado pelo seu dispositivo de proteção dedicado, sem afetar a alimentação de outras cargas.<br><br>Esta função é alcançada através da utilização de fontes de alimentação com elevada capacidade de sobrecorrente, combinadas com dispositivos de proteção rápidos e precisos.<br><br>Sistema CEP — Sistema Inteligente de Controlo de Corrente<br><br>O CEP «reconhece» a sobrecorrente no limiar mais baixo e mais preciso possível e desliga o circuito com falha no menor tempo possível.<br><br>Para máxima flexibilidade, o sistema CEP permite definir 10 correntes de disparo entre 1 A e 10 A, em incrementos de 1 A, e 3 curvas de disparo: «Rápida – Normal – Atrasada» (ver Fig. 3).<br><br>O estado da proteção é indicado por dois LEDs e uma saída de transístor de alarme remoto. A carga pode ser ativada/desativada através do botão frontal (Fig. 5) ou por comando remoto via PLC.<br><br>A capacidade de controlar canais individuais separadamente é particularmente útil durante a instalação, uma vez que os componentes podem ser ativados e testados individualmente. Em sistemas de grande dimensão, o controlo remoto pode ser utilizado para ativar gradualmente diferentes cargas, evitando múltiplas sobrecargas simultâneas durante o arranque do sistema.<br><br>A possibilidade de desligamento manual da carga proporciona segurança adicional. Mesmo que seja ordenada a reinicialização remota das proteções, a carga permanecerá inativa, evitando assim situações de perigo.<br>
