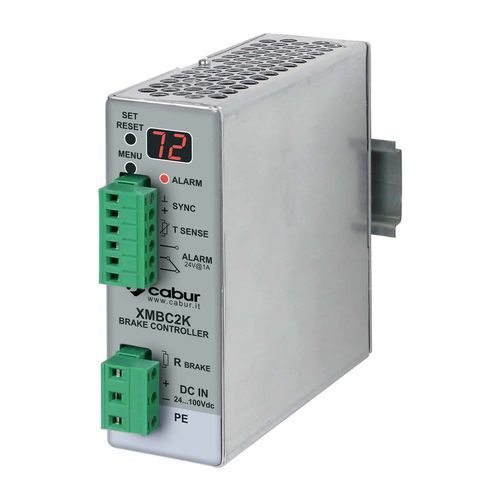

Controlador de freio vertical XMBC2K

sobre calha DINpara frenagem controlada

Visão geral O MBC2K é um controlador eletrônico de travagem de motor controlado por microprocessador, projetado para gerir a travagem de motores alimentados por um barramento DC. A unidade ativa-se quando a tensão do barramento DC, gerada pelo motor durante a travagem, excede um limiar programado e desvia a energia para uma resistência de travagem externa para dissipação.

Principais funções e características

• Ativação automática em caso de sobretensão no barramento DC
• Compatível com barramento de alimentação 24…100 Vdc
• Cada unidade fornece até 2 kW de potência de travagem pico; até 4 unidades podem ser sincronizadas em paralelo para chegar a 8 kW pico
• Proteções ativas contra curto-circuito, sobrecarga e sobretemperatura
• Displays de 7 segmentos e LED para leitura instantânea da tensão do barramento DC (precisão ±1 V) e códigos de erro
• Programação simples via botões MENU e SET/RESET

Configuração e interface do utilizador A unidade deve ser configurada antes da operação. O menu tem três páginas navegáveis com o botão MENU; os valores são ajustados com SET/RESET. Itens configuráveis incluem:

• Limite de ativação do travão (VTH) — 20 níveis selecionáveis
• Histerese do limite — 3 V ou 6 V selecionáveis
• Modo Master/Slave para operação em módulo único ou em paralelo (1 Master + até 3 Slave)

Indicadores e conectores frontais Elementos e conectores chave:

• SET / RESET: limpar erros e modificar configurações em modo setup
• MENU: entrar em setup e navegar páginas
• Conector de barramento de sincronização para ligação em paralelo de até 4 unidades
• Conector sensor temperatura resistência de travagem para sensor Klixson opcional (normalmente fechado) — se não utilizado, curto-circuitar os dois terminais
• Conector de alarme remoto: contacto SPDT para sinal de falha
• Conector resistência de travagem: liga a resistência externa
• Conector barramento DC: liga à alimentação 24–100 Vdc
• Bornes de Proteção Terra (PE)
• Indicador de centenas para valores >99 no display de 7 segmentos
• LED de indicação de travagem
• Display de 7 segmentos: tensão do barramento DC, itens de menu e códigos de erro
• LED de alarme: indica condição de falha

Proteções e diagnóstico O módulo integra proteções ativas para assegurar operação segura. Quando é detetada uma falha, a unidade desliga para evitar correntes descontroladas através da resistência de travagem. As falhas são sinalizadas por um LED de alarme a piscar continuamente e um código de erro no display de 7 segmentos. Um relé de alarme integrado (SPDT) permite monitorização remota do estado do módulo.

Informações adicionais

• Código: XMBC2K
• Tipo: MBC2K
• Gama barramento DC: 24…100 Vdc
• Corrente máxima de travagem: 50 A por 1 s
• Tensão de operação em travagem: 27…106 V, limiar ajustável em 20 passos
• Histerese do limiar: 3 V ou 6 V selecionáveis
• Interface do utilizador: 2 botões de setup (SET/RESET e MENU), 2 displays de 7 segmentos, 1 LED de estado de alarme, 1 contacto SPDT de falha remota
• Proteções: subtensão do barramento DC, curto-circuito, sobrecarga, sobretemperatura da resistência (se sensor ligado), sobretemperatura interna do módulo (>90 °C)
• Ligação em paralelo: até 4 unidades sincronizadas, potência pico total até 8 kW
• Potência dissipada: 20 W
• Temperatura de operação: 0…+70 °C
• Isolamento entrada / terra: 500 Vac / 60 s
• Norma de segurança: EN60950 (SELV até 60 Vdc)
• Norma EMC: EN55011 Classe B
• Categoria de sobretensão / grau de poluição: II / 2
• Grau de proteção: IP20
• Ligação: 2,5 mm²
• Material da caixa: alumínio
• Dimensões (C×A×P): 39 × 128 × 115 mm
• Peso aproximado: 200 g
• Montagem: vertical em carril IEC60715/TH35; manter 10 mm em relação aos componentes adjacentes
• Carris compatíveis: PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
• Marcações e aprovações: CE
