Relé eletromecânico 24 Vcc XCKR16
1 NA/NFPNPpara trilho DIN

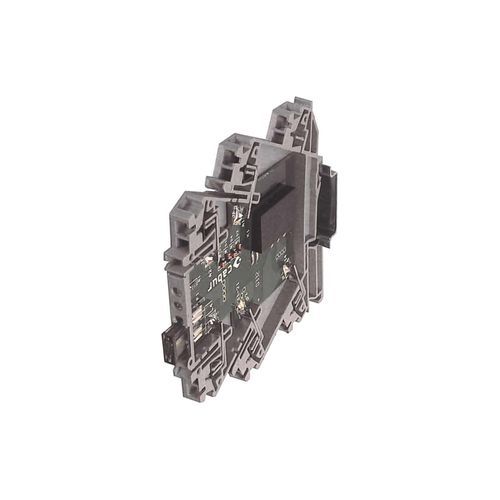

Relé eletromecânico 24 Vcc - XCKR16 - Cabur - 1 NA/NF / PNP / para trilho DIN
Relé eletromecânico 24 Vcc - XCKR16 - Cabur - 1 NA/NF / PNP / para trilho DIN
Guardar nos favoritos
Comparar
Mais informações no site da Cabur

Características

Tensão de controle
24 Vcc
Configuração dos contatos
PNP
Montagem
para trilho DIN
Terminais
de encaixe
Corrente de comutação

6 A, 10 A

Tensão de saída

30 V

Corrente de saída

6 A, 10 A

Largura

6 mm
(0,24 in)

Descrição

Descrição curta
Módulo de relé eletromecânico de um canal CKR16, XCKR16, bobina 24 Vac/dc, contacto SPDT (1 forma C) AgSnO2 6 A. Projetado para montagem em calha com terminais de mola; não extraível.

Principais características
  • Relé não extraível
  • Aceita comandos PNP e NPN
  • Pontes plug-in disponíveis para distribuição de potencial
  • Indicador LED de estado para entrada
  • Proteção da bobina: diodo de roda livre

Observações
  • Fabricante e modelo indicativos; dados técnicos a considerar como típicos
  • Versões especiais disponíveis sob encomenda (disponibilidade a pedido)
  • O contacto de saída é protegido por um fusível substituível de 7,5 A; valores inferiores podem ser usados conforme carga e fiação; valores superiores a 7,5 A não são permitidos. O fusível é adequado para SELV ≤ 50 Vac e ≤ 75 Vdc
  • O módulo final deve ser sempre protegido com a placa terminal CK/PT para garantir o grau de proteção IP20

Características / Especificações técnicas
  • Série: CKR
  • Código: XCKR16
  • Tipo: CKR16
  • Código HS: 85364190
  • Tensão nominal de entrada: 24 Vac/dc ±10%
  • Tensão de actuação / liberação: 18 V / 1,2 V
  • Corrente de consumo: 15 mA ±10%
  • Tempo de comutação ON / OFF: 10 ms / 5 ms
  • Circuito de proteção (entrada): diodo de roda livre
  • Terminal de ligação (entrada): 2,5 mm² (mola)
  • Canais de entrada: 1 não extraível
  • Tipo de contacto (saída): SPDT, 1 forma C, AgSnO2
  • Corrente nominal (saída): 6 A (30 Vac)
  • Corrente contínua / pico: 10 A pico
  • Corrente máxima do fusível (saída): 7,5 A (fusível substituível)
  • Tipo de ligação (saída): 2,5 mm² tipo mola
  • Dispositivo de protecção: fusível substituível
  • Intervalo de temperatura de funcionamento: -20…+60 °C
  • Isolamento entrada / saída: 3 kVac / 60 s
  • Grau de protecção: IP00 / IP20 (com secção final)
  • Categoria de sobretensão / Grau de poluição: II / 2
  • Indicação de estado: LED 'Input'
  • Material da caixa: plástico UL94V-0
  • Dimensões (C x A x P): 6 x 91 x 100 mm
  • Peso aproximado: 40 g
  • Montagem: em calha, lado a lado (IEC60715/TH35-7.5)
  • Secção terminal: XCKPT
  • Pontes plug-in disponíveis para distribuição de potencial: PTC/4/02 (2 polos); PTC/4/03 (3 polos); PTC/4/04 (4 polos); PTC/4/05 (5 polos); PTC/4/10 (10 polos); PTC/4/00 (42 polos)
