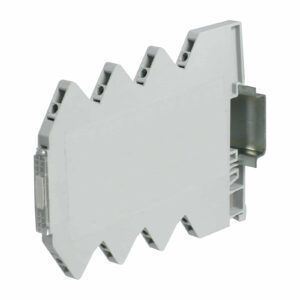

Conversor analógico LCON

de mediçãode temperaturauniversal

Convertem sinais elétricos gerados por sensores que medem grandezas físicas, tais como: temperatura (termopares e detetores de temperatura por resistência PT100), frequência (sensores de proximidade, contactos, fotocélulas), corrente (transformadores de corrente, sensores de efeito Hall), resistência (potenciómetros), tensão, pressão, nível, etc., em sinais elétricos padronizados, adaptando-os às entradas/saídas de PLCs, DCSs e PCs industriais (sistemas de controlo).<br><br>Em alternativa, convertem um determinado sinal analógico num sinal diferente, adaptando-o às entradas/saídas do sistema de controlo, ou permitem a transmissão do sinal a longa distância sem perturbações, por meio de isolamento galvânico<br><br>Transmissão de sinais a longa distância<br><br>Os sinais de tensão podem ser transmitidos a uma distância máxima de 10–20 m; para além deste intervalo, perdem fiabilidade e tornam-se altamente sensíveis a perturbações induzidas e de terra. Por este motivo, para transmitir um sinal de tensão a distâncias superiores a 20 m, é necessário convertê-lo num sinal de corrente e assegurar o isolamento galvânico.<br><br>Os sinais de corrente podem ser transmitidos a distâncias superiores a 300 m e são menos sensíveis a perturbações induzidas. Para transmitir um sinal de corrente a longas distâncias, é necessário isolamento galvânico.<br><br>Isolamento galvânico do sinal (isolamento do sinal):<br><br>Isola eletricamente e separa o circuito do sensor do circuito de controlo e do circuito de alimentação; por conseguinte, cada circuito funciona com referência ao seu próprio potencial zero que, estando isolado dos outros circuitos, não pode ser alterado pelas diferenças de potencial que estão sempre presentes entre diferentes referências de terra.<br><br>Isola e separa os diferentes potenciais de terra entre a alimentação, o sistema de controlo e os sensores/atuadores.<br><br>Permite a transmissão do sinal sem erros ou perturbações e com maior fiabilidade.<br><br>Quanto maior for o nível de isolamento (em kV), maior será a segurança da transmissão na presença de potenciais de terra, perturbações eletromagnéticas e transientes (raios, descargas, etc.).<br><br>O isolamento galvânico é necessário quando:<br><br>a distância entre o sistema de controlo e o sensor/atuador é superior a 20 m<br><br>os potenciais de terra ou de referência forem diferentes<br><br>os potenciais de terra forem elevados, ou possam tornar-se elevados em caso de descargas ou correntes de fuga à terra<br><br>existem interferências eletromagnéticas<br><br>os cabos de sinal estão instalados em condutas juntamente com cabos de alimentação<br><br>Ligação em série e em paralelo de conversores analógicos<br><br>Para obter redundância de sinal ou simplesmente para duplicar um sinal, é possível ligar a entrada de vários conversores a um único sensor.<br><br>No caso de sinais de corrente, as entradas dos conversores devem ser ligadas em série.<br><br>No caso de sinais de tensão, as entradas dos conversores devem ser ligadas em paralelo.<br>
