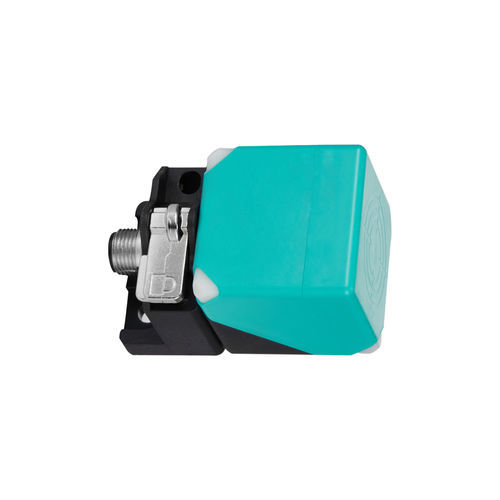

Sensor de proximidade indutivo CL40-QF15DN3-A/Kquadradocom função de comutaçãoNPN
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- quadrado
- Sinal de saída
- com função de comutação, NPN
- Tensão de alimentação
- 24 Vcc, 12 Vcc
- Montagem
- faceado
- Grau de proteção
- IP67
- Outras características
- de 3 fios
- Faixa de medição
MÍN: 0 mm
(0 in)MÁX: 15 mm
(0,59 in)- Temperatura de processo
MÍN: -25 °C
(-13 °F)MÁX: 70 °C
(158 °F)
Descrição
Visão geral do produto
Especificações técnicas
Parâmetros mecânicos / elétricos
Ambiente de operação
Acessórios e documentação
- Modelo: CL40-QF15DN3-A/K
- Série: sensores de proximidade CL40
- Tipo: face de detecção variável
- Princípio de detecção: indutivo
- Distância de detecção: 15 mm
- Formato: quadrado
- Dimensões: 40 × 40 × 57 mm
- Saída: NPN NO/NC
Especificações técnicas
- Comprimento do cabo: 0,5 m
- Direção de detecção: frontal + superior
- Frequência de resposta: 40 Hz
- Tempo de resposta: 12,5 ms
- Objeto alvo: metal
- Histérese: < 10% da distância de detecção
- Objeto de teste padrão: ferro 45 × 45 × 1 mm
- Acessórios: certificado
Parâmetros mecânicos / elétricos
- Tipo de saída: NPN NO/NC
- Tensão de alimentação: DC 12–24 V
- Fiação: 3 fios DC
- Grau de proteção: IP67
- Conexão: conector
- Tipo de sinal: comutação
- Modo de operação: normalmente aberto / normalmente fechado
- Instalação: embutido
- Consumo de corrente: < 10 mA
- Indicador: LED de saída amarelo
- Proteções: proteção contra curto-circuito e surtos
- Corrente de carga: < 200 mA
- Resistência de isolamento: > 50 MΩ (DC 500 V)
- Tensão de resistência: AC 1000 V 50/60 Hz 1 min (entre partes energizadas e carcaça)
- Resistência a impactos: 500 m/s direções X, Y, Z ×3
- Resistência a vibrações: 10–55 Hz amplitude dupla 1,5 mm direções X, Y, Z 2 h
Ambiente de operação
- Temperatura de operação: -25 ~ 70 °C
- Humidade operação/armazenamento: 35–95% HR (sem condensação)
Acessórios e documentação
- Manual (PDF)
- Desenho 3D (STP)
