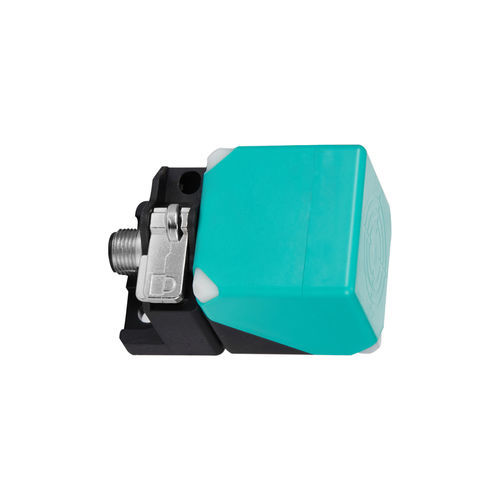

Sensor de proximidade indutivo CL40-QF15DP3-Aquadradocom função de comutaçãoPNP
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- quadrado
- Sinal de saída
- PNP, com função de comutação
- Conexão elétrica
- conector M12
- Tensão de alimentação
- 24 Vcc, 12 Vcc
- Grau de proteção
- IP67
- Outras características
- com fonte luminosa a LED, de 3 fios
- Faixa de medição
MÍN: 0 mm
(0 in)MÁX: 15 mm
(0,59 in)- Temperatura de processo
MÍN: -25 °C
(-13 °F)MÁX: 70 °C
(158 °F)
Descrição
Visão geral do produto
Principais características
Especificações técnicas
Parâmetros mecânicos / elétricos
Condições ambientais
Especificações adicionais
- Nome do produto: CL40-QF15DP3-A/K
- Série: sensores de proximidade indutivos série CL40
Principais características
- Tipo de detecção: face de detecção variável
- Distância de detecção: 15 mm
- Carcaça: quadrada
- Princípio: indutivo
- Dimensões: 40 × 40 × 57 mm
- Saída: PNP, NO/NC
Especificações técnicas
- Tipo de detecção: face de detecção variável
- Distância de detecção: 15 mm
- Formato da carcaça: quadrado
- Princípio: indutivo
- Dimensões totais: 40 × 40 × 57 mm
- Comprimento do cabo: 0,5 m
- Faces de detecção: frontal e superior
- Frequência de resposta: 40 Hz
- Tempo de resposta: 12,5 ms
- Alvos detectáveis: objetos metálicos
- Característica especial: face de detecção variável
- Acessórios: certificado de conformidade
- Histérese: < 10% da distância de detecção
- Objetivo de teste padrão: ferro 45 × 45 × 1 mm
Parâmetros mecânicos / elétricos
- Saída: PNP, NO/NC
- Tensão de alimentação: DC 12–24 V
- Alimentação: 3 fios DC
- Índice de proteção: IP67
- Conexão: conector
- Tipo de sinal: comutação
- Modo de operação: NO/NC
- Montagem: embutida
- Consumo: < 10 mA
- Indicador: LED de saída amarelo
- Proteção: proteção contra curto-circuito e surtos
- Corrente máxima de carga: < 200 mA
- Resistência de isolamento: > 50 MΩ (DC 500 V entre partes energizadas e carcaça)
- Resistência a choques: 500 m/s², X/Y/Z, 3 vezes cada
- Rigidez dielétrica: AC 1000 V, 50/60 Hz, 1 min entre partes energizadas e carcaça
- Resistência a vibrações: 10–55 Hz, dupla amplitude 1,5 mm, X/Y/Z, 2 h cada
Condições ambientais
- Temperatura de operação: -25 ~ 70 °C
- Umidade operação / armazenamento: 35–95% UR (sem condensação)
Especificações adicionais
- Modelo / Série: série CL40
- Princípio: indutivo
- Distância de detecção: 15 mm
- Dimensões: 40 × 40 × 57 mm
- Saída: PNP, NO/NC
- Tensão de alimentação: DC 12–24 V
- Índice de proteção: IP67
- Consumo: < 10 mA
- Corrente máxima: < 200 mA
- Temperatura de operação: -25 ~ 70 °C
