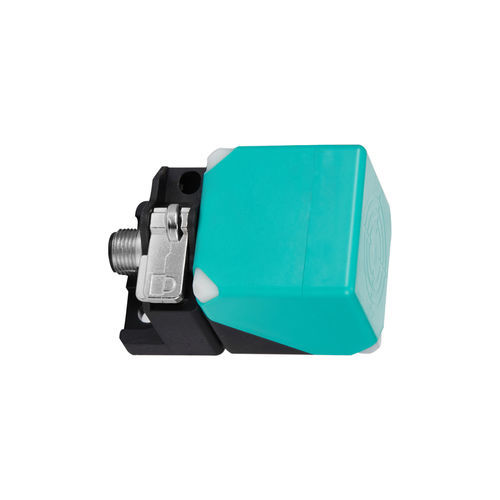

Sensor de proximidade indutivo CL40-QN30DN3-Aquadradocom função de comutaçãoNPN
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- quadrado
- Sinal de saída
- com função de comutação, NPN
- Tensão de alimentação
- CC, 24 Vcc, 12 Vcc
- Montagem
- não faceado
- Grau de proteção
- IP67
- Outras características
- de 3 fios
- Faixa de medição
MÁX: 30 mm
(1,18 in)MÍN: 0 mm
(0 in)- Temperatura de processo
MÁX: 70 °C
(158 °F)MÍN: -25 °C
(-13 °F)
Descrição
Visão geral do produto
Principais características
Parâmetros mecânicos / elétricos
Ambiente de utilização
Especificações técnicas
- Modelo: CL40-QN30DN3-A/K
- Série: sensor de proximidade indutivo série CL40
Principais características
- Tipo de sensor: face de deteção variável, indutivo
- Distância de deteção: 30 mm
- Formato da caixa: quadrado
- Princípio de deteção: indutivo (para alvos metálicos)
- Direções de deteção: frontal e superior
- Saída: NPN, NO/NC selecionável
- Comprimento do cabo: 0,5 m
- Frequência de resposta: 40 Hz
- Tempo de resposta: 12,5 ms
- Alvo padrão: ferro 120×120×1 mm
- Acessórios: certificado de conformidade
Parâmetros mecânicos / elétricos
- Tipo de saída: NPN, NO/NC
- Tensão de alimentação: DC 12–24 V
- Fiação: 3 fios DC
- Grau de proteção: IP67
- Ligação: conector
- Tipo de sinal: comutação
- Modo de funcionamento: normalmente aberto / normalmente fechado
- Montagem: não embutido (não embutível)
- Consumo: <10 mA
- Indicador: LED de saída amarelo
- Proteções: proteção contra curto-circuito e sobretensão
- Corrente de carga: ≤200 mA
- Resistência de isolamento: ≥50 MΩ (DC 500 V)
- Resistência dielétrica: AC 1000 V 50/60 Hz, 1 min (entre partes vivas e a caixa)
- Resistência a choques: 500 m/s², 3 vezes em X, Y, Z
- Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h por eixo
Ambiente de utilização
- Temperatura de operação: -25 ~ 70 °C
- Humidade: 35–95% RH (sem condensação) em operação e armazenamento
Especificações técnicas
- Modelo: CL40-QN30DN3-A/K
- Série: CL40
- Distância de deteção: 30 mm
- Dimensões: 40 × 40 × 57 mm
- Comprimento do cabo: 0,5 m
- Saída: NPN, NO/NC
- Tensão de alimentação: DC 12–24 V
- Grau de proteção: IP67
- Frequência: 40 Hz
- Tempo de resposta: 12,5 ms
- Corrente de carga: ≤200 mA
- Consumo: <10 mA
- Temperatura de operação: -25 ~ 70 °C
- Humidade: 35–95% RH (sem condensação)
