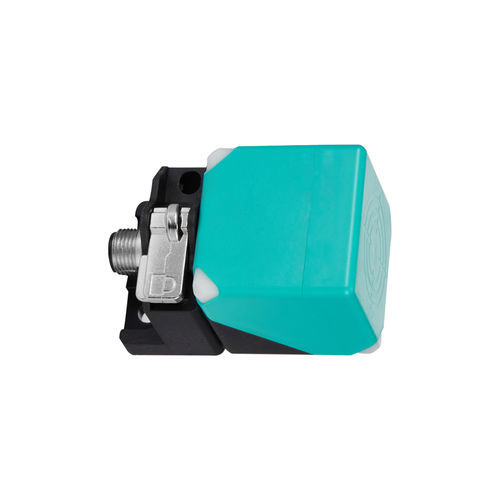

Sensor de proximidade indutivo CL40-QN30DP3-AquadradoPNP12 Vcc
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- quadrado
- Sinal de saída
- PNP
- Tensão de alimentação
- 24 Vcc, 12 Vcc
- Montagem
- não faceado
- Outras características
- de 3 fios
- Faixa de medição
MÁX: 30 mm
(1,18 in)MÍN: 0 mm
(0 in)- Temperatura de processo
MÁX: 70 °C
(158 °F)MÍN: -25 °C
(-13 °F)
Descrição
Nome do produto
CL40-QN30DP3-A/K — sensor de proximidade série CL40
Principais características
Parâmetros mecânicos / elétricos
Ambiente de utilização
Informações adicionais
Características / Especificações técnicas
CL40-QN30DP3-A/K — sensor de proximidade série CL40
Principais características
- Tipo de produto: face de detecção ajustável
- Distância de detecção: 30 mm
- Formato do corpo: quadrado
- Princípio de detecção: indutivo (interruptor de proximidade indutivo)
- Dimensões: 40×40×57 mm
- Saída: PNP NO/NC
- Comprimento do cabo: 0,5 m (comprimento do cabo/fio)
- Direção de detecção: frontal + superior
- Frequência de resposta: 40 Hz
- Tempo de resposta: 12,5 ms
- Alvo de detecção: objetos metálicos
- Característica especial: face de detecção ajustável
- Acessórios: certificado de conformidade
- Histérese: < 10% da distância de detecção
- Objeto de teste padrão: ferro 120×120×1 mm
Parâmetros mecânicos / elétricos
- Tipo de saída: PNP NO/NC
- Tensão de alimentação: DC 12~24 V
- Alimentação: três fios DC
- Grau de proteção: IP67
- Conexão: conector
- Tipo de sinal: sinal de comutação
- Modo de operação: NO / NC
- Montagem: não embutida
- Consumo de corrente: <10 mA
- Indicador: LED de saída amarelo
- Circuitos de proteção: proteção contra curto-circuito, proteção contra surtos de alimentação
- Corrente de carga: <200 mA
- Resistência de isolamento: >=50 MΩ (DC500V megômetro) entre partes energizadas e carcaça
- Resistência a choque: 500 m/s², 3 vezes nas direções X, Y, Z
- Resistência dielétrica: AC1000 V 50/60 Hz 1 min entre partes energizadas e carcaça
- Vibração: 10–55 Hz amplitude dupla 1,5 mm, direções X, Y, Z por 2 h
Ambiente de utilização
- Temperatura de funcionamento: -25 ~ 70 ℃
- Humidade de funcionamento/armazenamento: 35–95% HR (sem condensação)
Informações adicionais
- Fornecido com diagrama de ligação/saída e desenho dimensional
- Manual disponível (folha de dados do produto descarregável)
Características / Especificações técnicas
- Modelo: CL40-QN30DP3-A/K da série CL40
- Alvo: metal (placa de teste padrão em ferro 120×120×1 mm)
- Distância de detecção: 30 mm, histérese < 10% da distância de detecção
- Alimentação: DC 12~24 V, três fios DC, saída PNP
- Proteção e fiabilidade: IP67, proteção contra curto-circuito e surtos, resistência dielétrica AC1000 V 1 min
- Adequação ambiental: temperatura de funcionamento -25~70 ℃, humidade 35–95% HR (sem condensação)
- Dimensões e montagem: 40×40×57 mm, montagem não embutida
- Desempenho elétrico: frequência de resposta 40 Hz, tempo de resposta 12,5 ms, corrente de carga <200 mA, consumo <10 mA
