Sensor de proximidade indutivo CL08-RF1.5DN1
cilíndricoM8com função de comutação

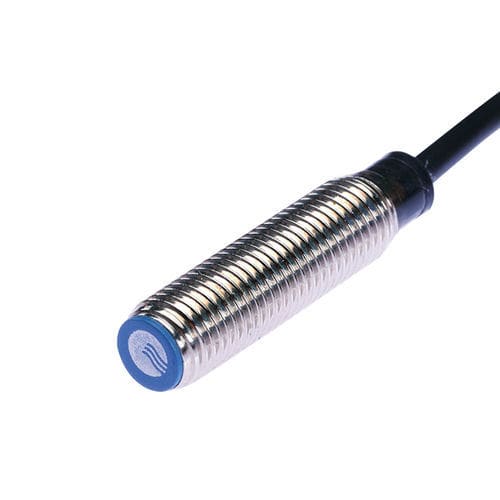

Sensor de proximidade indutivo - CL08-RF1.5DN1 - CHANKO SENSOR - cilíndrico / M8 / com função de comutação
Sensor de proximidade indutivo - CL08-RF1.5DN1 - CHANKO SENSOR - cilíndrico / M8 / com função de comutação
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M8
Sinal de saída
com função de comutação, NPN
Montagem
faceado
Material
em material plástico, em latão
Grau de proteção
IP67
Outras características
de 3 fios
Faixa de medição

0,15 cm
(0,06 in)

Temperatura de processo

MÍN: -25 °C
(-13 °F)

MÁX: 70 °C
(158 °F)

Descrição

Visão geral do produto
  • Série: sensores de proximidade indutivos CL08
  • Modelo: CL08-RF1.5DN1
  • Tipo: padrão
  • Distância de detecção: 1,5 mm
  • Carcaça: cilíndrica, M8
  • Princípio de detecção: indutivo
  • Saída: NPN NO (normalmente aberto)
  • Comprimento do cabo: 2 m


Principais características
  • Distância de detecção 1,5 mm para detecção confiável de metais
  • Carcaça M8 compacta para montagem embutida
  • Saída NPN NO, ligação trifilar DC
  • Frequência de resposta 1000 Hz; tempo de resposta 500 µs
  • Grau de proteção IP67 contra poeira e água
  • Proteções integradas contra curto-circuito e sobretensão


Especificações técnicas
  • Tipo de produto: padrão
  • Distância de detecção: 1,5 mm
  • Tamanho: M8 (cilíndrico)
  • Princípio: indutivo
  • Comprimento do cabo: 2 m (cabo moldado)
  • Direção de detecção: frontal
  • Material alvo: metal (peça de teste padrão: ferro 8×8×1 mm)
  • Histérese: <10% da distância de detecção
  • Deriva térmica: ±10% na faixa -25 a +70 °C em relação a +23 °C
  • Materiais: carcaça em latão niquelado; face de detecção em ABS resistente ao calor; cabo em PVC


Parâmetros mecânicos / elétricos
  • Tipo de saída: NPN NO
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: trifilar DC
  • Proteção: IP67
  • Conexão: cabo moldado
  • Tipo de sinal: comutação
  • Modo de operação: normalmente aberto
  • Montagem: embutida
  • Consumo de corrente: <35 mA
  • Indicador: LED vermelho de saída
  • Circuitos de proteção: proteção contra curto-circuito e sobretensão
  • Influência da tensão: variação <±1% na distância de detecção para ±15% de variação de alimentação
  • Corrente de carga: <200 mA
  • Resistência de isolamento: >50 MΩ (DC 500 V)
  • Resistência a choques: 500 m/s², 3 vezes em X, Y, Z
  • Resistência dielétrica: AC 1000 V 50/60 Hz 1 min entre partes ativas e carcaça
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h em X, Y, Z
  • Peso: aprox. 32 g


Ambiente de operação
  • Temperatura de operação: -25 a +70 °C


Acessórios e documentação
  • Acessórios incluídos: 2 porcas, 1 arruela dentada, certificado de conformidade
  • Documentos disponíveis (exemplos, sem links): modelo 3D (.stp), manual (PDF)


Características / resumo técnico
  • Alvo: objetos metálicos (peça de teste padrão: ferro 8×8×1 mm)
  • IP67 adequado para ambientes industriais com requisitos de selagem
  • Montagem embutida; carcaça em latão niquelado; face de detecção em ABS resistente ao calor
  • Proteções integradas para maior confiabilidade
  • Cabo moldado de 2 m para ligação direta
