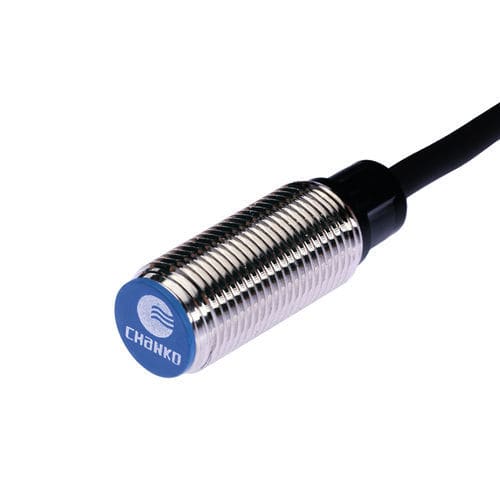

Sensor de proximidade indutivo CL12-RF2DN1cilíndricoM12NPN
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- cilíndrico
- Diâmetro
- M12
- Sinal de saída
- NPN
- Tensão de alimentação
- CC, 24 Vcc, 12 Vcc
- Montagem
- faceado
- Material
- em latão, em PVC
- Grau de proteção
- IP67
- Outras características
- de 3 fios
- Faixa de medição
0,2 cm
(0,08 in)- Temperatura de processo
MÍN: -25 °C
(-13 °F)MÁX: 70 °C
(158 °F)
Descrição
Visão geral do produto
Parâmetros mecânicos / elétricos
Ambiente de operação
Documentação e acessórios
Resumo técnico
- Modelo: CL12-RF2DN1
- Série: CL12
- Tipo de produto: Sensor de proximidade indutivo padrão
- Distância de detecção: 2 mm
- Formato: Cilíndrico M12
- Princípio de detecção: Indutivo
- Saída: NPN NA (normalmente aberto)
- Comprimento do cabo: 2 m (cabo moldado)
- Face de detecção: Frontal
- Frequência de resposta: 600 Hz
- Tempo de resposta: 800 μs
- Alvos detectáveis: Objetos metálicos (alvo padrão: Fe 12×12×1 mm)
- His terese: <10% da distância de detecção
- Deriva térmica: ±10% em -25 a +70 °C (referência +23 °C)
- Materiais: Carcaça em latão niquelado; face em ABS resistente ao calor; cabo PVC
- Marca: 长江传感
Parâmetros mecânicos / elétricos
- Tipo de saída: NPN NA
- Tensão de alimentação: DC 12–24 V
- Ligação: Três fios DC
- Grau de proteção: IP67
- Conexão: Cabo moldado
- Tipo de sinal: Comutação
- Modo: Normalmente aberto
- Montagem: Embutida (flush)
- Consumo: ≤35 mA
- Indicador: LED de saída vermelho
- Proteções: Curto-circuito e sobretensão
- Influência da tensão: Variação de detecção ≤±1% para ±15% de variação de alimentação
- Corrente de carga: ≤200 mA
- Resistência de isolamento: ≥50 MΩ (DC 500 V)
- Resistência a choques: 500 m/s², 3 vezes em X/Y/Z
- Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min entre partes ativas e carcaça
- Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h X/Y/Z
- Peso: aprox. 54 g
Ambiente de operação
- Temperatura de operação: -25 a +70 °C
Documentação e acessórios
- Acessórios: 2 porcas, 1 arruela dentada, certificado
- Modelo 3D (STP) e manual (PDF) disponíveis para download
Resumo técnico
- Modelo: CL12-RF2DN1
- Distância de detecção: 2 mm
- Carcaça: M12 cilíndrica, montagem embutida
- Saída: NPN NA, três fios DC, carga ≤200 mA
- Alimentação: DC 12–24 V (±15% → detecção ±1%)
- Grau de proteção: IP67
- Frequência / tempo de resposta: 600 Hz / 800 μs
- Cabo: 2 m moldado
- Materiais: Latão niquelado, face ABS resistente ao calor, cabo PVC
