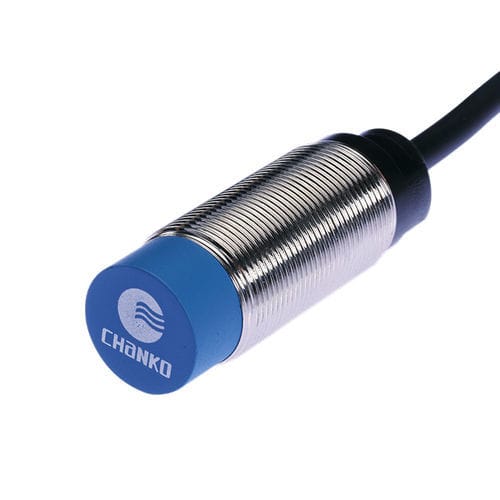

Sensor de proximidade indutivo CL18-RN8DN1cilíndricoM18com saída por semicondutores
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- cilíndrico
- Diâmetro
- M18
- Sinal de saída
- com função de comutação, NPN, com saída por semicondutores
- Tensão de alimentação
- 24 Vcc, 12 Vcc
- Montagem
- não faceado
- Material
- em material plástico, em latão, em PVC
- Grau de proteção
- IP67
- Outras características
- de 3 fios
- Faixa de medição
0,8 cm
(0,31 in)- Temperatura de processo
MÍN: -25 °C
(-13 °F)MÁX: 70 °C
(158 °F)
Descrição
Visão geral do produto
Especificações principais
Parâmetros mecânicos / elétricos
Ambiente de operação
Características / especificações técnicas
- Tipo de produto: Sensor de proximidade indutivo padrão
- Distância de detecção: 8 mm
- Forma: Cilíndrica (M18)
- Princípio de detecção: Indutivo
- Saída: NPN NO (normalmente aberto)
Especificações principais
- Comprimento do cabo: 2 m (cabo moldado)
- Direção de detecção: Frontal
- Frequência de resposta: 500 Hz
- Tempo de resposta: 1 ms
- Alvos detectáveis: Metais
- Acessórios: 2 porcas, 1 arruela dentada, certificado de conformidade
- Histérese: <10% da distância de detecção
- Alvo padrão: Ferro 24×24×1 mm
- Dériva térmica: ±10% referida a +23 °C na faixa -25 a +70 °C
- Materiais: Carcaça em latão niquelado; face de detecção em ABS resistente ao calor; cabo PVC
Parâmetros mecânicos / elétricos
- Tipo de saída: NPN NO
- Tensão de alimentação: DC 12–24 V
- Método de alimentação: Três fios DC
- Grau de proteção: IP67
- Conexão: Cabo moldado
- Tipo de sinal: Comutação
- Modo de funcionamento: Normalmente aberto
- Instalação: Não embutido
- Consumo de corrente: <35 mA
- Indicador: LED de saída vermelho
- Circuitos de proteção: Proteção contra curto-circuito e surtos
- Influência da tensão: Dentro de ±15% da tensão nominal, variação da distância <±1%
- Corrente de carga: <200 mA
- Resistência de isolamento: >50 MΩ (DC 500 V)
- Resistência a choques: 500 m/s nas direções X, Y, Z, 3 vezes
- Tensão de resistência: AC 1000 V 50/60 Hz 1 min entre partes vivas e carcaça
- Resistência a vibrações: 10–55 Hz amplitude dupla 1,5 mm X, Y, Z 2 h
- Peso: aprox. 93 g
Ambiente de operação
- Temperatura de operação: -25 ~ +70 °C
Características / especificações técnicas
- Modelo: CL18-RN8DN1
- Série: CL18
- Distância de detecção: 8 mm
- Tamanho: M18 (cilíndrico)
- Princípio: Indutivo
- Saída: NPN normalmente aberto (NO)
- Alimentação: DC 12–24 V, três fios
- Cabo: Moldado, 2 m, PVC
- Proteção: IP67
- Tempo de resposta / frequência: 1 ms / 500 Hz
- Consumo: <35 mA; Corrente de carga: <200 mA
- Indicador: LED vermelho
- Proteções: Curto-circuito e surtos
- Faixa de temperatura: -25 ~ +70 °C; deriva térmica ±10% (ref. +23 °C)
- Materiais: Carcaça latão niquelado; face de detecção ABS resistente ao calor
- Alvo padrão: Ferro 24×24×1 mm; histérese <10%
- Peso: ≈93 g
