Sensor de proximidade indutivo CL30-RN15DN1
cilíndricoM30NPN

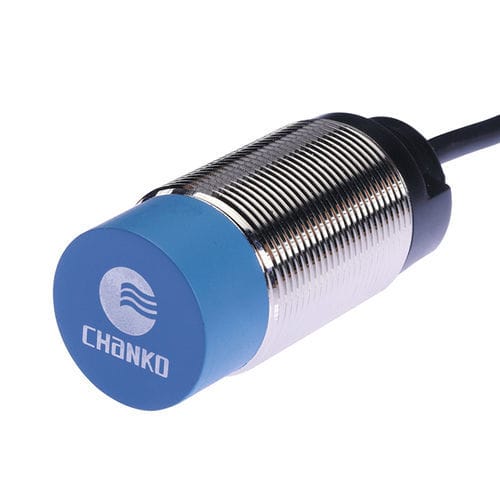

Sensor de proximidade indutivo - CL30-RN15DN1 - CHANKO SENSOR - cilíndrico / M30 / NPN
Sensor de proximidade indutivo - CL30-RN15DN1 - CHANKO SENSOR - cilíndrico / M30 / NPN
Sensor de proximidade indutivo - CL30-RN15DN1 - CHANKO SENSOR - cilíndrico / M30 / NPN - imagem - 2
Sensor de proximidade indutivo - CL30-RN15DN1 - CHANKO SENSOR - cilíndrico / M30 / NPN - imagem - 3
Sensor de proximidade indutivo - CL30-RN15DN1 - CHANKO SENSOR - cilíndrico / M30 / NPN - imagem - 4
Guardar nos favoritos
Comparar

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M30
Sinal de saída
NPN
Conexão elétrica
fios desencapados
Tensão de alimentação
24 Vcc, 12 Vcc
Montagem
não faceado
Material
em latão
Grau de proteção
à prova de água
Aplicações
para o setor alimentar, para a indústria farmacêutica, para a indústria de alimentos e bebidas, para porta automática, para transportador, de soldagem, para a indústria dos semicondutores, para monitoramento
Outras características
com fonte luminosa a LED, de 3 fios
Faixa de medição

MÁX: 15 mm
(0,59 in)

MÍN: 0 mm
(0 in)

Temperatura de processo

MÁX: 70 °C
(158 °F)

MÍN: -25 °C
(-13 °F)

Descrição

Visão geral do produto
  • Série: Sensores indutivos CL30
  • Modelo: CL30-RN15DN1
  • Tipo: Padrão
  • Distância de detecção: 15 mm
  • Formato do corpo: Cilíndrico
  • Princípio de detecção: Indutivo
  • Tamanho: M30
  • Saída: NPN, normalmente aberta (NO)


Especificações técnicas
  • Comprimento do cabo: 2 m
  • Direção de detecção: Frontal
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Objeto alvo: Metal
  • Acessórios: Certificado de conformidade
  • Histérese: < 10% da distância de detecção
  • Peça de teste padrão: Ferro 45×45×1 mm
  • Deriva térmica: ±10% entre -25 e +70 °C (ref. +23 °C)


Parâmetros de desempenho
  • Frequência de operação: 500 Hz
  • Tempo de resposta: 1 ms
  • Histérese: <10% da distância de detecção
  • Alvo padrão: Ferro 45×45×1 mm
  • Deriva térmica: ±10% em -25 a +70 °C (ref. +23 °C)


Materiais e construção
  • Corpo: Latão niquelado
  • Face de detecção: ABS resistente ao calor
  • Cabo: PVC


Parâmetros mecânicos / elétricos
  • Tipo de saída: NPN, normalmente aberta (NO)
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: 3 fios DC
  • Grau de proteção: IP67
  • Conexão: Cabo moldado
  • Tipo de sinal: Comutação
  • Modo de operação: Normalmente aberto
  • Montagem: Não embutida
  • Consumo de corrente: < 35 mA
  • Indicador: LED de saída vermelho
  • Circuitos de proteção: Proteção contra curto-circuito e surtos
  • Efeito da tensão: Variação de distância < ±1% para ±15% de variação de alimentação
  • Corrente de carga: < 200 mA
  • Resistência de isolamento: > 50 MΩ (DC 500 V)
  • Resistência a impactos: 500 m/s em X/Y/Z, 3 vezes
  • Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min (partes vivas para carcaça)
  • Resistência à vibração: 10–55 Hz, amplitude dupla 1,5 mm, X/Y/Z 2 h
  • Peso: aprox. 156 g


Ambiente de operação
  • Temperatura de operação: -25 a +70 °C


Acessórios e documentação
  • Inclui: Certificado de conformidade
  • Documentação: Manual do produto disponível


Características / aplicações
  • Projetado para detecção de alvos metálicos; peça de teste padrão: ferro 45×45×1 mm


Resumo técnico
  • Série: CL30
  • Modelo: CL30-RN15DN1
  • Distância de detecção: 15 mm
  • Tamanho: M30
  • Saída: NPN, NO
  • Alimentação: DC 12–24 V
  • Comprimento do cabo: 2 m
  • Tempo de resposta: 1 ms
  • Grau de proteção: IP67
  • Materiais: Corpo latão niquelado; face ABS resistente ao calor; cabo PVC
