Sensor de proximidade indutivo CL12-RN8DNF1-A
cilíndricoM12NPN

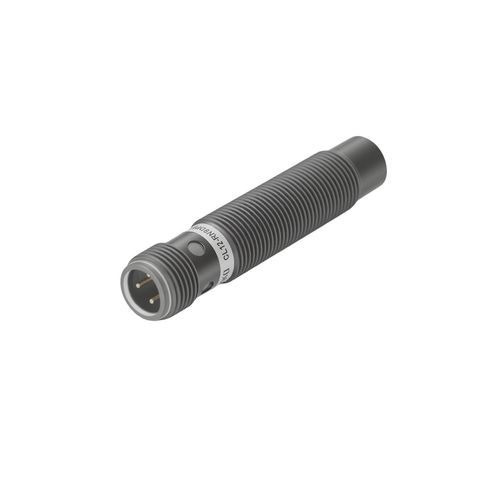

Sensor de proximidade indutivo - CL12-RN8DNF1-A - CHANKO SENSOR - cilíndrico / M12 / NPN
Sensor de proximidade indutivo - CL12-RN8DNF1-A - CHANKO SENSOR - cilíndrico / M12 / NPN
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M12
Sinal de saída
NPN
Conexão elétrica
conector M12
Tensão de alimentação
CC, 24 Vcc, 12 Vcc
Montagem
não faceado
Material
em latão, em PVC, em PTFE
Grau de proteção
IP67
Outras características
de 3 fios
Faixa de medição

0,8 cm
(0,31 in)

Temperatura de processo

MÁX: 70 °C
(158 °F)

MÍN: -25 °C
(-13 °F)

Descrição

Nome do produto
CL12-RN8DNF1-A (sensor de proximidade indutivo série CL12)

Visão geral
  • Tipo: resistente a respingos de solda
  • Distância de detecção: 8 mm
  • Formato: cilíndrico (M12)
  • Princípio de detecção: indutivo (alvos metálicos)
  • Saída: NPN NO (normalmente aberto)


Especificações técnicas
  • Comprimento do cabo: 2 m
  • Direção de detecção: face frontal
  • Frequência de comutação: 500 Hz
  • Tempo de resposta: 1 ms
  • Alvo detectável: metal
  • Requisito especial: resistente a respingos de solda
  • Alvo padrão: ferro 24 × 24 × 1 mm
  • Histerese: < 10% da distância de detecção
  • Deriva térmica: ±10% em -25 °C a +70 °C (referência +23 °C)
  • Materiais: carcaça latão com revestimento PTFE; face de detecção PTFE; cabo PVC


Parâmetros mecânicos / elétricos
  • Saída: NPN NO
  • Tensão de alimentação: DC 12–24 V
  • Fiação: 3 fios DC
  • Grau de proteção: IP67
  • Conexão: conector
  • Tipo de sinal: chaveamento
  • Modo de operação: normalmente aberto
  • Montagem: não embutível
  • Consumo: ≤ 13 mA
  • Indicador: LED de saída vermelho
  • Circuitos de proteção: proteção contra curto-circuito e surtos
  • Influência da tensão: variação da distância de detecção ≤ ±1% para ±15% de variação de alimentação
  • Corrente de carga: ≤ 200 mA
  • Resistência de isolamento: ≥ 50 MΩ (DC 500 V)
  • Resistência a choque: 500 m/s², X/Y/Z, 3 vezes
  • Rigidez dielétrica: AC 1000 V, 50/60 Hz, 1 min
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, X/Y/Z 2 h
  • Peso: aprox. 65 g


Ambiente de operação
  • Temperatura de operação: -25 °C a +70 °C


Embalagem / Acessórios
  • Porcas ×2
  • Arruela dentada ×1
  • Certificado


Características / Resumo técnico
  • Série: CL12
  • Modelo: CL12-RN8DNF1-A
  • Método de detecção: indutivo (alvos metálicos)
  • Distância de detecção: 8 mm (alvo padrão: ferro 24×24×1 mm)
  • Saída: NPN normalmente aberto, 3 fios, carga ≤ 200 mA
  • Alimentação: DC 12–24 V, corrente de operação < 13 mA
  • Proteção: IP67, adequado para -25 °C a +70 °C
  • Forma / Montagem: cilíndrico M12, montagem não embutível
