Sensor de proximidade indutivo CL18-RN16DNF1-A
cilíndricoM18com função de comutação

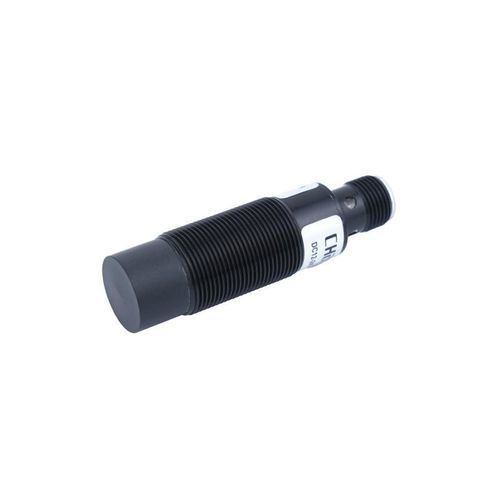

Sensor de proximidade indutivo - CL18-RN16DNF1-A - CHANKO SENSOR - cilíndrico / M18 / com função de comutação
Sensor de proximidade indutivo - CL18-RN16DNF1-A - CHANKO SENSOR - cilíndrico / M18 / com função de comutação
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M18
Sinal de saída
com função de comutação, NPN
Tensão de alimentação
CC, 24 Vcc, 12 Vcc
Montagem
não faceado
Material
em latão, em PVC, em PTFE
Grau de proteção
IP67
Aplicações
de soldagem
Outras características
de 3 fios
Faixa de medição

1,6 cm
(0,63 in)

Temperatura de processo

MÁX: 70 °C
(158 °F)

MÍN: -25 °C
(-13 °F)

Descrição

Visão geral do produto
  • Tipo de produto: sensor indutivo de proximidade anti-respingos de solda
  • Modelo: CL18-RN16DNF1-A
  • Distância de detecção: 16 mm
  • Carcaça: cilíndrica M18
  • Saída: NPN NO (normalmente aberto)
  • Comprimento do cabo: 2 m (ou conector)


Especificações técnicas
  • Objeto detectável: metal (alvo padrão: ferro 48×48×1 mm)
  • Frequência de resposta: 150 Hz
  • Tempo de resposta: 3 ms
  • Histérese: <10% da distância de detecção
  • Deriva térmica: ±10% da distância de detecção em -25~+70 °C (ref. +23 °C)
  • Materiais: carcaça latão com revestimento PTFE; face de detecção PTFE; cabo PVC
  • Acessórios: 2 porcas, 1 anilha dentada interna, certificado de conformidade


Parâmetros mecânicos/eléctricos
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: trifilar DC
  • Índice de protecção: IP67
  • Ligação: conector
  • Tipo de sinal: comutação
  • Modo de funcionamento: normalmente aberto (NO)
  • Montagem: não embutida
  • Consumo: <13 mA
  • Indicador: LED vermelho de saída
  • Protecções: contra curto-circuito e surtos
  • Influência da tensão: ±15% da tensão nominal → variação da distância ≤ ±1%
  • Corrente de carga: <200 mA
  • Resistência de isolamento: >50 MΩ (DC 500 V)
  • Resistência dielétrica: AC 1000 V, 50/60 Hz, 1 min (partes ativas vs carcaça)
  • Resistência a choques: 500 m/s², X/Y/Z 3 vezes
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, X/Y/Z 2 h
  • Peso: aprox. 144 g


Condições ambientais
  • Temperatura de funcionamento: -25 ~ +70 °C


Modelo e acessórios
  • Modelo: CL18-RN16DNF1-A
  • Inclui: 2 porcas, 1 anilha dentada interna, certificado de conformidade
