Sensor de proximidade indutivo CL18-RF8DLF1-A
cilíndricoM18de 2 fios

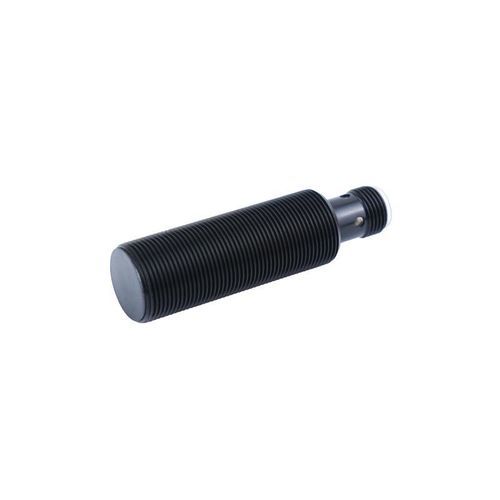

Sensor de proximidade indutivo - CL18-RF8DLF1-A - CHANKO SENSOR - cilíndrico / M18 / de 2 fios
Sensor de proximidade indutivo - CL18-RF8DLF1-A - CHANKO SENSOR - cilíndrico / M18 / de 2 fios
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
cilíndrico
Diâmetro
M18
Sinal de saída
de 2 fios
Conexão elétrica
fios desencapados
Tensão de alimentação
CC
Montagem
faceado
Material
em latão, em PVC, em PTFE
Grau de proteção
IP67
Faixa de medição

0,8 cm
(0,31 in)

Temperatura de processo

MÍN: -25 °C
(-13 °F)

MÁX: 70 °C
(158 °F)

Descrição

Visão geral
  • Família de produtos: sensores de proximidade indutivos série CL18
  • Modelo: CL18-RF8DLF1-A
  • Tipo: resistente a respingos de solda
  • Princípio de detecção: indutivo (detecção de metal)
  • Tamanho do corpo: M18, cilíndrico
  • Distância de detecção: 8 mm
  • Saída: DC 2 fios, normalmente aberta (NO)
  • Comprimento do cabo: 2 m


Especificações técnicas
  • Distância de detecção: 8 mm (alvo padrão: Fe 24×24×1 mm)
  • Direção de detecção: frontal
  • Frequência de comutação: 600 Hz
  • Tempo de resposta: 800 μs
  • Histérese: <10% da distância de detecção
  • Deriva térmica: ±10% máx. entre -25 e +70 °C em relação a +23 °C
  • Materiais: carcaça em latão com revestimento de Teflon; face de deteção em Teflon; cabo PVC
  • Acessórios: 2 porcas, 1 arruela dentada interna, certificado


Parâmetros mecânicos / elétricos
  • Tipo de saída: DC 2 fios NO (normalmente aberto)
  • Tensão de alimentação: DC 12–24 V
  • Grau de proteção: IP67
  • Conexão: conector
  • Tipo de sinal: saída de comutação
  • Montagem: embutida
  • Indicador: LED vermelho de saída
  • Influência da tensão: <±1% de variação na distância de deteção para ±15% de variação de alimentação
  • Resistência de isolamento: ≥50 MΩ (DC 500 V)
  • Capacidade de comutação: 3–100 mA
  • Corrente de fuga: ≤0,8 mA
  • Resistência a impactos: 500 m/s², 3 impactos por eixo
  • Resistência dielétrica: AC 1000 V 50/60 Hz 1 min (entre partes activas e carcaça)
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h por eixo
  • Peso: aprox. 153 g


Ambiente de operação
  • Temperatura de operação: -25 a +70 °C


Aplicações recomendadas
  • Fabricação eletrônica (3C)
  • Sistemas de estacionamento automatizados
  • Logística e armazenagem


Características / Especificações (resumo)
  • Modelo: CL18-RF8DLF1-A
  • Série: CL18
  • Tipo: sensor de proximidade indutivo resistente a respingos de solda
  • Distância de deteção: 8 mm (Fe 24×24×1 mm)
  • Formato: M18 cilíndrico, montagem embutida
  • Alimentação / saída: DC 12–24 V, DC 2 fios NO
  • Proteção: IP67
  • Temperatura de operação: -25 a +70 °C
  • Material: latão com revestimento de Teflon, face de deteção em Teflon, cabo PVC
  • Acessórios: 2 porcas, 1 arruela dentada interna, certificado
