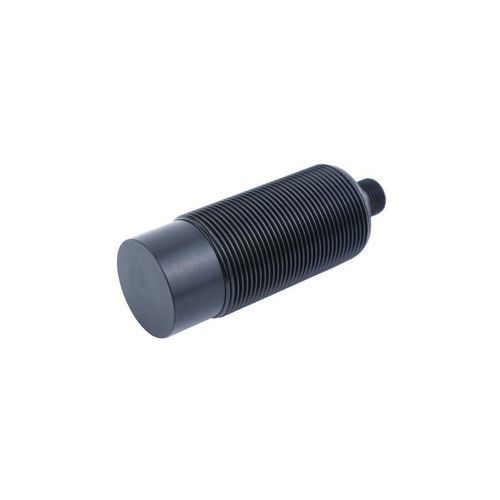

Sensor de proximidade indutivo CL30-RN30DNF1-A

cilíndricoM30NPN

Descrição do produto
Sensor de proximidade indutivo da série CL30, modelo CL30-RN30DNF1-A. Projeto resistente a respingos de solda, corpo cilíndrico M30, detecção frontal para alvos metálicos, saída NPN normalmente aberta (NO), distância nominal de detecção 30 mm.

Principais características

• Tipo: Resistente a respingos de solda
• Distância de detecção: 30 mm
• Forma: Cilíndrica
• Princípio de detecção: Indutivo
• Tamanho do corpo: M30
• Saída: NPN NO (normalmente aberta)
• Comprimento do cabo: 2 m
• Direção de detecção: Frontal
• Frequência de comutação: 100 Hz
• Tempo de resposta: 5 ms
• Alvos detectáveis: Metais
• Característica especial: Resistência a respingos de solda
• Acessórios: Certificado de conformidade
• Histérese: Menos de 10% da distância de detecção
• Alvo de teste padrão: Ferro 90×90×1 mm
• Deriva térmica: ±10% da distância de detecção na faixa -25 a +70 °C (referência +23 °C)
• Materiais: Corpo: latão com revestimento de Teflon; face de detecção: Teflon; cabo: PVC

Parâmetros mecânicos / elétricos

• Tipo de saída: NPN NO (normalmente aberta)
• Tensão de alimentação: DC 12–24 V
• Alimentação: 3 fios DC
• Grau de proteção: IP67
• Conexão: Conector
• Tipo de sinal: Sinal de comutação
• Modo de operação: Normalmente aberta
• Montagem: Não embutida (não flush)
• Consumo de corrente: ≤ 13 mA
• Indicador: LED vermelho de saída
• Circuitos de proteção: Proteção contra curto-circuito e surtos
• Influência da tensão: Com variação de ±15% na alimentação, alteração da distância ≤ ±1%
• Corrente de carga: ≤ 200 mA
• Resistência de isolamento: ≥ 50 MΩ (DC 500 V) entre partes vivas e carcasa
• Resistência a choques: 500 m/s², direções X/Y/Z, 3 vezes
• Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min entre partes vivas e carcasa
• Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, direções X/Y/Z, 2 h
• Peso: aprox. 207 g

Ambiente de operação

• Temperatura ambiente: -25 ~ +70 °C

Especificações técnicas

• Série: CL30
• Modelo: CL30-RN30DNF1-A
• Distância de detecção: 30 mm
• Tensão de funcionamento: DC 12–24 V
• Saída: NPN normalmente aberta (NO)
• Grau de proteção: IP67
• Tamanho do corpo: M30
• Comprimento do cabo: 2 m
• Tempo de resposta: 5 ms
• Faixa de temperatura: -25 ~ +70 °C
• Materiais: Latão com revestimento de Teflon / face de detecção Teflon / cabo PVC
