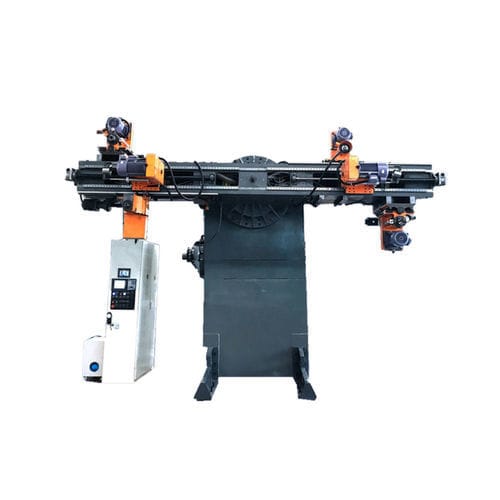

Máquina de furação CNC FDS5000

horizontal

Visão geral
A máquina de furação e corte FDS5000 é um equipamento dedicado ao corte da face final e à furação de palas de turbinas eólicas. Projetada para diâmetros de palas de 2,5 m a 5,0 m (2500–5000 mm).

Principais características

• Disposição horizontal transversal, estrutura compacta e boa rigidez.
• Constituída por bancada, parte de indexação do fuso, parte de furação e corte; equipada com sistema pneumático, suporte de pala e sistema de avanço, sistema de lubrificação, extração de pó e um quadro elétrico independente.
• A indexação para furação utiliza uma caixa redutora de parafuso sem fim em dois estágios, acionada por motor servo para garantir indexação e precisão de usinagem.
• Especializada no corte da face final e na furação em palas, otimizada para palas de diâmetro 2,5–5,0 m.

Composição do equipamento

• Parte da bancada: fornece suporte geral e base rígida.
• Parte de indexação do fuso: para indexação, posicionamento e rotação da pala.
• Parte de furação e corte: realiza o corte da face final e a furação.
• Sistema pneumático: executa ações de aperto e movimentos pneumáticos.
• Suporte de pala e sistema de avanço: suporta a peça e efetua o movimento de avanço.
• Sistema de lubrificação: assegura a lubrificação das partes móveis e prolonga a vida útil.
• Extração de pó: trata os pó gerados durante corte/furação.
• Sistema elétrico: disposto em quadro independente para facilitar a manutenção e a proteção.

Especificações técnicas
Intervalo de diâmetro da peça a processar: 2500–5000 mm
Diâmetro de giro adaptável do fuso da peça: 6200 mm
Diâmetro de montagem do fuso rotativo: 800φh6
Potência total da máquina: 35 kVA
Peso total da máquina (sem partes de suporte): 35.000 kg

Pontos-chave / destaques técnicos

• Intervalo de diâmetro aplicável: 2500–5000 mm.
• Diâmetro de giro adaptável do fuso da peça: 6200 mm.
• Diâmetro de montagem do fuso rotativo: 800φh6.
• Potência total: 35 kVA.
• Peso total (sem partes de suporte): 35.000 kg.
• Mecanismo de indexação em dois estágios por parafuso sem fim + motor servo para garantir furações indexadas precisas.
• Equipado com sistemas pneumático, de lubrificação, extração de pó e quadro elétrico independente para facilitar a manutenção e garantir confiabilidade na produção.
