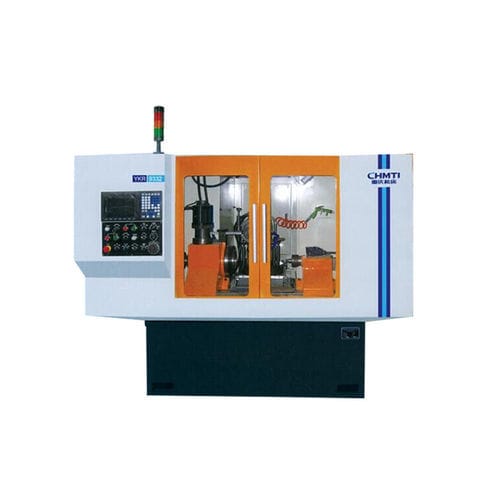

Chanfradeira elétrica YKR9332

para automóvelautomática

Resumo
Máquina destinada ao usinamento de dentes cônicos e dentes cônicos externos de casquilhos sincronizadores automotivos. Projetada para desempenho confiável e operação fácil, adequada como equipamento de apoio para produção em lotes grandes e médios e para linhas de montagem na indústria de engrenagens.

Descrição detalhada

• Esta máquina exige apenas um ajuste para completar o usinamento em grandes lotes de dentes cônicos. Permite ajuste fino da profundidade de avanço e do ângulo de rotação (sentido horário/anti-horário).
• Em comparação com máquinas de laminação tradicionais, oferece melhorias significativas em precisão e rugosidade superficial, com alta relação custo-benefício.

Especificações técnicas
Faixa de diâmetro da peça (dentes externos): 50-320 mm
Número de dentes: 12-150 dentes
Módulo do engrenamento: 1-5 m
Eficiência máxima de usinagem: 120 dentes/min
Ângulo de chanfro (ângulo da face): 0-25°
Ângulo de arco: 0-30°
Deslocamento máximo do carro da peça: 200 mm
Deslocamento máximo do carro porta-ferramenta: 350 mm

Características/Especificações

• Peças aplicáveis: usinamento de dentes cônicos e dentes cônicos externos de casquilhos sincronizadores automotivos e engrenagens relacionadas
• Operação: um único ajuste permite produção em grande volume; profundidade de avanço e ângulo de rotação ajustáveis finamente
• Desempenho de usinagem: precisão superior e melhor acabamento superficial em comparação com máquinas de laminação tradicionais; solução econômica
• Capacidade de produção: adequada para produção em lotes grandes e médios e integração em linhas de montagem na indústria de engrenagens
• Parâmetros principais: ver tabela acima (faixa de diâmetros, número de dentes, módulo, eficiência, ângulos, deslocamentos)
