Máquina estacionária de solda para fricção-mistura FSW16MG400

automáticapara perfispara alumínio

Visão geral

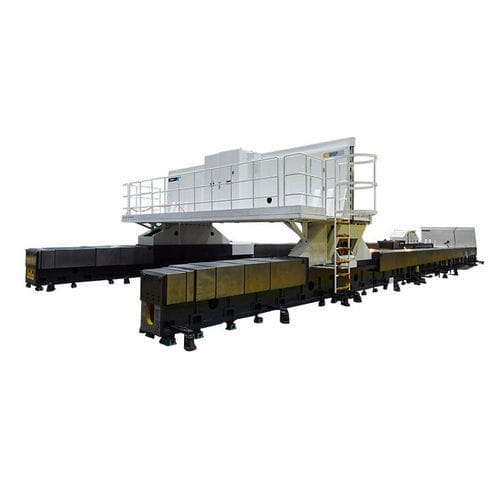

O FSW16MG400 é uma máquina de soldagem por fricção-agitação (FSW) de grande porte, pórtico móvel, CNC, com cinco eixos e quatro ligações. Projetada para produção industrial de juntas em alumínio com alta resistência e alto acabamento superficial, é especialmente adequada para componentes de carroçaria ferroviária e peças de carroçaria de caminhões pesados. A máquina atende aos requisitos de resistência e qualidade superficial para junções em ligas de alumínio.

Principais características

• Configuração vertical com peça fixa: mesa/base, peças e dispositivos de fixação fixos; colunas do pórtico realizam avanço horizontal para garantir soldagem FSW de alta qualidade
• Interface de controle amigável
• Modos de operação de soldagem duplos
• Sistema de controlo de soldagem em modo duplo
• Unidade de comando portátil sem fio
• Sistema de lubrificação centralizado
• Rodas de seguimento para suporte da ferramenta
• Projeto de alta rigidez

Especificações principais da máquina
Especificações principais | Modelo | FSW16MG400
Curso efetivo eixo X mm | 12000
Velocidade máx. eixo X mm/min | 6000
Curso efetivo eixo Y mm | 4000
Velocidade máx. eixo Y mm/min | 6000
Curso efetivo eixo Z mm | 500
Velocidade máx. eixo Z mm/min | 3000
Velocidade máx. spindle RPM | 3000
Velocidade máx. eixo C RPM | 10

Alvos de soldagem
Alvos de soldagem | Materiais de soldagem | Perfis e chapas de alumínio
Características das peças | Chapa, perfis planos, perfis com nervura lateral, perfis ocos
Tipos de junta | Emenda e sobreposição

Requisitos de soldagem
Requisitos de soldagem | Espessura soldável | Alumínio 1–16 mm
Formas de soldagem | Linhas retas, curvas 2D planas
Espaço efetivo de soldagem | 12000 mm × 4000 mm × 500 mm (X/Y/Z)

Aplicações e setores
Adequada para transporte ferroviário (componentes de carroçaria de comboios), fabricação de caminhões pesados (componentes de carroçaria) e outros setores que exigem soldagem de alumínio com alta resistência e alta qualidade de superfície.

Especificações técnicas

• Modelo: FSW16MG400
• Forma do equipamento: Máquina FSW CNC grande de pórtico móvel, 5 eixos, quatro ligações
• Layout: Peça fixa; colunas do pórtico realizam avanço horizontal (layout vertical)
• Curso efetivo X/Y/Z: 12000 mm / 4000 mm / 500 mm
• Velocidades máx. X/Y/Z: 6000 mm/min / 6000 mm/min / 3000 mm/min
• Velocidade máx. spindle: 3000 RPM
• Velocidade máx. eixo C: 10 RPM
• Materiais de soldagem: Perfis e chapas de alumínio
• Faixa de espessura soldável: 1–16 mm (alumínio)
• Formas de soldagem: Linhas retas, curvas 2D planas; Tipos de junta: emenda e sobreposição
• Espaço efetivo de soldagem: 12000 mm × 4000 mm × 500 mm (X/Y/Z)
• Características operacionais: Interface amigável, modos de operação duplos, controlo de soldagem em modo duplo, unidade portátil sem fio, lubrificação centralizada, rodas de seguimento, design de alta rigidez
