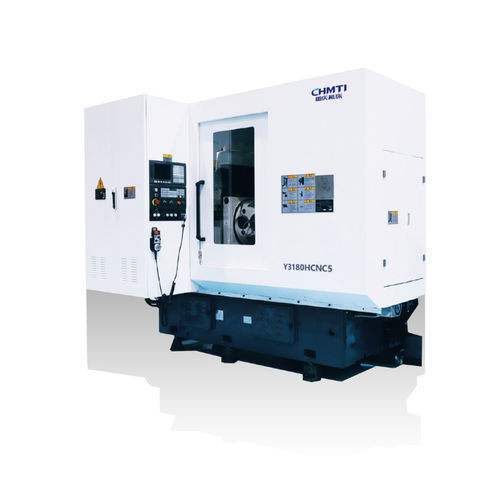

Máquina de corte de engrenagens CNC Y3150E4~5/Y3180H4~5

horizontalpara engrenagem cônica

Visão geral do produto
A máquina destina-se principalmente ao usinamento de engrenagens para veículos de passageiros, veículos comerciais, maquinaria naval, máquinas de construção, maquinaria agrícola e equipamentos de elevação. A precisão de usinagem pode alcançar a classe 7 conforme GB/T10095.1-2008.

Desempenho principal e características

• Máquina CNC de hobbing/corte húmido para engrenagens, 4 ou 5 eixos com sincronização simultânea em quatro eixos.
• Configuração padrão com sistema CNC nacional, interface homem-máquina (HMI) e programação paramétrica; permite uma única fixação para múltiplas operações e ciclos de caixa repetidos.
• Equipamento com proteção totalmente fechada; opcionais: coletor de névoa de óleo, evacuação automática de cavacos, dispositivo de fixação automática da peça, etc.
• Capaz de usinar engrenagens cilíndricas de dentes retos, engrenagens helicoidais, pequenos engrenagens cônicos, engrenagens com coroa, rodas dentadas, estrias e rodas sem-fim.

Principais especificações técnicas (tabela)
Nº - Especificação técnica principal - Unidade - Y3136CNC - YD3136CNC
1 - Diâmetro máximo da peça - mm - 360 - 360
2 - Módulo máximo - mm - 16 - 16
3 - Ângulo máximo de rotação do cabeçote de corte - ° - ±45° - ±45°
4 - Velocidade máxima do fuso da fresa - r/min - 400 - 400
5 - Velocidade máxima da mesa - r/min - 60 - 80
6 - Tamanho máximo de fixação da ferramenta (Ø×C) - mm - Φ220×230 - Φ220×230
7 - Curso axial máximo do hob - mm - 200 - 200
8 - Distância do centro do hob ao centro de rotação da mesa - mm - 70-320 - 70-320
9 - Distância do centro do hob à superfície da mesa - mm - 150-590 - 150-590

Observações / Outras informações
Exemplos de números de produto: Y3150ECNC4~5 / Y3180HCNC4~5.

Características / especificações técnicas

• Setores aplicáveis: veículos de passageiros, veículos comerciais, maquinaria naval, máquinas de construção, maquinaria agrícola, equipamentos de elevação e outros setores de usinagem de engrenagens.
• Precisão de usinagem: até a classe 7 segundo GB/T10095.1-2008.
• Número de eixos e tipo: 4 ou 5 eixos com sincronização simultânea em quatro eixos.
• Método de corte: hobbing úmido.
• Sistema CNC: sistema CNC nacional de série com HMI e programação paramétrica.
• Fixação e ciclos: permite fixação única para múltiplas operações e ciclos de caixa repetidos.
• Proteção e dispositivos opcionais: coberturas totalmente fechadas; opcionais: coletor de névoa de óleo, transportador automático de cavacos, fixação automática da peça, etc.
• Tipos de peças usináveis: engrenagens cilíndricas de dentes retos, engrenagens helicoidais, pequenos engrenagens cônicos, engrenagens com coroa, rodas dentadas, estrias, rodas sem-fim, etc.
• Modelos/tamanhos típicos: ver tabela acima (parâmetros principais para Y3136CNC / YD3136CNC).
