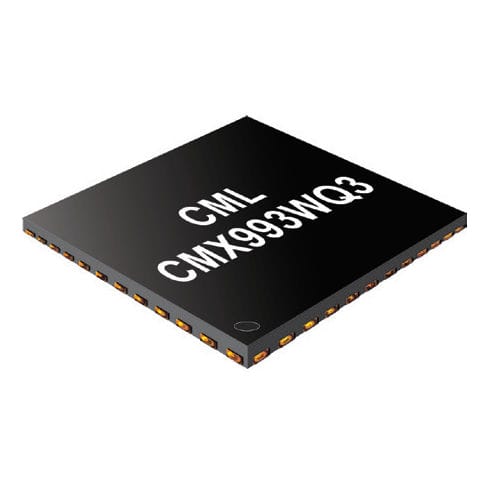

Transmissor de rádio sem fio CMX993

RFde dadosde controle

Dois ICs moduladores de RF em quadratura separados e de alto desempenho: o CMX993 padrão e a ampla largura de banda CMX993W variante de produto. O CMX993 e CMX993W são moduladores de QI de baixa tensão integrados, adequados para uso em aplicações que operam de 30MHz a 1000MHz. O dispositivo integra dois misturadores duplos balanceados acionados a partir de um oscilador local tamponado e dividido em quadratura. A freqüência LO é dividida por um fator de 2 ou 4. Os misturadores formam um modulador vetorial I/Q com estágios de ganho programáveis oferecendo até 30dB de controle de ganho em passos de 2,5dB. Amplificadores diferenciais de baixa frequência não comprometidos são fornecidos para que os usuários configurem. Isto pode ser usado para implementar funções tais como filtragem, conversão diferencial para um único sinal final e mudança de nível. Uma interface de controle digital, C-BUS, (uma interface compatível com SPI™) permite o controle de ganho, bem como o gerenciamento de energia de blocos internos individuais para otimizar o desempenho do sistema. A interface C-BUS opera a partir de seu próprio domínio de fornecimento, permitindo que o dispositivo seja interligado a diferentes dispositivos de banda base de tensão. Os dispositivos CMX993 e CMX993W são fornecidos em um pacote VQFN otimizado para RF. Modulador de RF de alto desempenho (30MHz a 1GHz) Modulador I/Q Figura de Ruído de Banda Larga: -148dB/Hz Piso Ruído: -155dBm/Hz Faixa de ganho de saída programável de 30dB Potência de saída: +3dBm (PEP) Baixos requisitos de acionamento LO: -15dBm CMX993W - Versão de Largura de Banda Larga (>50MHz I/Q Largura de banda) Amplificadores não comprometidos para filtragem e interface C-BUS (Compatível com SPI) Controle Serial/ Interface de Dados APCO P25, Dados sem fio Transmissores ISM Moduladores de TV Digital/CATV LAN sem fio, Loop local Moduladores IF ou RF
