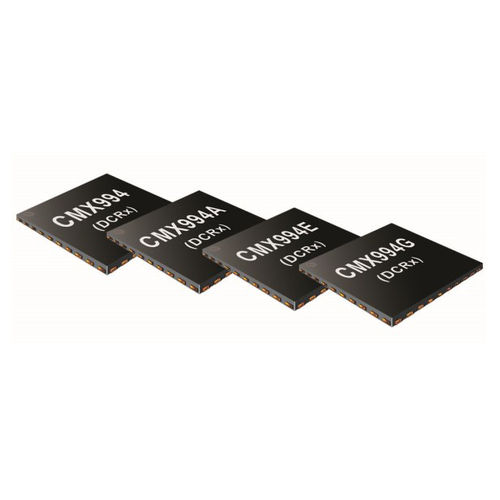

Circuito integrado receptor rádio CMX994 series

para controle remoto via rádiode banda largapara exterior

O CMX994 /CMX994A /CMX994E /CMX994G é uma família de ICs receptores de conversão directa com PowerTrade™, a capacidade de seleccionar dinamicamente os modos de potência vs. desempenho para optimizar os compromissos operacionais. Modos padrão e de baixo consumo Modos padrão e modos adicionais de baixo consumo Modos melhorados, padrão e de baixo consumo Modos melhorados, padrão e de baixo consumo, desempenho garantido de 30 MHz Os CMX994/A/E/G oferecem um desempenho de bloqueio excepcional, com valores típicos na gama de 98dB a 102dB, dependendo do método de medição. Os três dispositivos incluem um LNA de banda larga com controlo de ganho seguido de um desmodulador I/Q de gama dinâmica elevada e IIP2 muito elevado. A secção de banda base do receptor inclui amplificadores e estágios de filtro de banda base precisos e de largura de banda configurável. A geração de LO é fornecida por um PLL de N inteiro e um amplificador de resistência negativa VCO; também pode ser utilizado um LO externo. Os divisores LO são fornecidos para um funcionamento flexível multibanda. O CMX994/A/E/G opera a partir de uma única alimentação de 3,3 V em uma faixa de temperatura de -40°C a +85°C e está disponível em um pequeno encapsulamento VQFN (Q4) de 40 pinos. Família de receptores de conversão directa com PowerTrade™ Modos flexíveis de potência vs. desempenho - CMX994 - Modos standard e de baixa potência - CMX994A - Modos standard e de baixa potência adicionais - CMX994E - Modos melhorados, standard e de baixa potência - CMX994G - Modos melhorados, standard e de baixa potência, desempenho garantido de 30 MHz para rádios a funcionar até 30 MHz Conversão única de Rx para FI zero, FI quase zero ou FI baixo; FI zero elimina respostas de imagem
