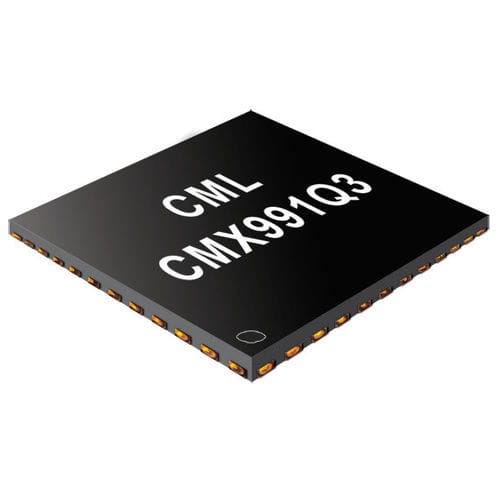

Transceptor rádio CMX991

com circuitos integradosde alto desempenhohalf-duplex

O CMX991 é um transreceptor em quadratura de RF de chip único, alto desempenho e baixo custo, que fornece as funções centrais necessárias para implementar um transmissor e receptor de rádio com todas as funcionalidades. Opera de 100MHz a 1GHz e sua arquitetura I/Q suporta múltiplos tipos de modulação e larguras de banda com um único design de rádio. O CMX991 half-duplex integra moduladores Tx, desmoduladores Rx, subsistemas IF PLL e IF VCO para minimizar os circuitos externos necessários ao implementar um chip transceptor RF completo. Os modos seleccionados pelo utilizador adaptam-se a diferentes requisitos de aplicação. O caminho Tx inclui um modulador I/Q para gerar modulação com precisão na freqüência IF, que pode então ser traduzida para a freqüência RF final por um sistema integrado de conversão de imagem para up-converter. O caminho Rx inclui um misturador integrado 1ª Rx com duas saídas para suportar duas opções externas de filtro 1ª IF, depois um MUX de entrada 2:1 integrado seguido das funções VGA e medição do nível de sinal de banda larga, para suportar a implementação do AGC. O 1º sinal IF é então ou I/Q desmodulado para Zero-IF ou misturado para uma saída de Low IF. O CMX991 oferece opções de saída Rx diferencial e de saída simples e amplificadores diferenciais para condicionamento flexível de sinal. Transceptor de RF de alto desempenho (100MHz a 1GHz) Operação em half-duplex Rx: - Mixer RF com saída Selecione - 1ª Entrada IF Selecione - 1º IF Amplificador de Ganho Variável (VGA) - 1º Indicador de Nível de Sinal IF (SLI) - Demodulador de dois modos - I/Q Zero IF com Saídas Diferenciais - Saídas IF selecionáveis (450kHz ou 455kHz) Tx: - Modulador I/Q para IF
