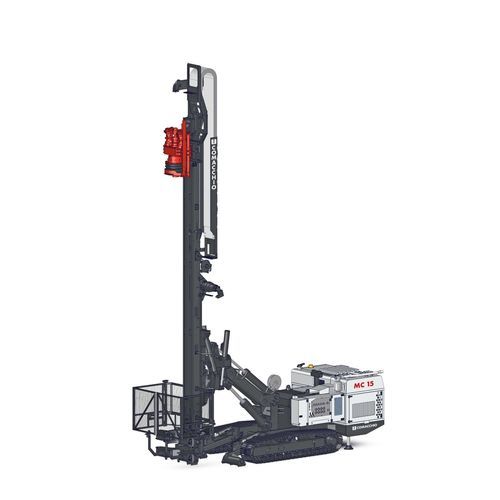

Perfuratriz para ancoragem de tirantes MC 15

de estabilizaçãode estabilização profundade investigação geotécnica

Visão geral
A MC 15 é uma perfuradora sobre esteiras compacta e potente da Comacchio, concebida para uma ampla gama de trabalhos de fundação e estabilização do solo. A sua cinemática totalmente articulada permite um amplo envelope de trabalho e várias inclinações do mastro sem reposicionar pinos, acelerando o posicionamento e melhorando a flexibilidade operacional em estaleiros com espaço reduzido.

Principais capacidades e sistemas
A MC 15 apresenta uma arquitetura hidráulica modular para acomodar diversos equipamentos: cabeças rotativas, martelos hidráulicos, sistemas de cabeça dupla, bombas de água/lama e várias opções de carregador de barras. As configurações suportam a automatização da manipulação de barras para aumentar a produtividade e a segurança. Extensões de mastro telescópicas permitem operações de jet grouting em passagem única até 19 m.

Aplicações principais

• Micropilares
• Ancoragens
• Soil nailing
• Jet grouting (passagem única até 19 m)
• Trabalhos de fundação e estabilização do solo

Características notáveis

• Cinemática totalmente articulada para grande envelope de trabalho e inclinações de mastro variáveis sem reposicionar pinos
• Arquitetura hidráulica modular para múltiplas configurações de equipamentos (cabeças rotativas, martelos, cabeças duplas, bombas, carregadores de barras)
• Suporte para manipulação automatizada de barras para aumentar produtividade e segurança do operador
• Extensões de mastro telescópicas para jet grouting em grande profundidade (capacidade em passagem única)

ESPECIFICAÇÕES TÉCNICAS (tabela)
Largura total das esteiras : 2.300 mm (UE) — 7' 6" (US)
Potência do motor diesel : 119 - 140 kW (UE) — 160 - 188 HP (US)
Normas de emissão : Stage 3A/Tier 4i - Stage 5/Tier 4f (UE & US)
Força de retração : 8.000 daN (UE) — 17,985 lbs (US)
Força de avanço : 8.000 daN (UE) — 17,985 lbs (US)
Curso de avanço : 4.000 - 7.000 mm (UE) — 13'1" - 22'11" (US)
Faixa de torque : 1.300 - 2.900 daNm (UE) — 9,588 - 21,389 lb*ft (US)
Faixa de velocidade : 100 - 350 rpm (UE & US)
Faixa de apreensão : 45 - 530 mm (UE) — 1"3/4 - 1'8" (US)
Faixa de peso : 15 - 17 t (UE) — 33,070 - 37,480 lbs (US)

CONFIGURAÇÃO DUPLA DE CABEÇA (tabela)
Torque máx. cabeça superior : 1.350 daNm (UE) — 9,957 lb*ft (US)
Torque máx. cabeça inferior : 2.900 daNm (UE) — 21,389 lb*ft (US)
Curso de avanço do mastro : 3.550 - 6.550 mm (UE) — 11'7" - 21'5" (US)

CONFIGURAÇÃO JET GROUTING (tabela)
Profundidade máx. em passagem única : 19.000 mm (UE) — 62'4" (US)
Diâmetro máx. de haste : 114 mm (UE) — 4"1/2 (US)

Características / Especificações técnicas

• Modelo: MC 15
• Fabricante / Marca: Comacchio
• Potência do motor: 119–140 kW (160–188 HP)
• Força de retração e avanço: 8.000 daN (17,985 lbs)
• Torque (cabeça simples/dupla): até 1.300–2.900 daNm (9,588–21,389 lb*ft)
• Curso de avanço: 4.000–7.000 mm (13'1"–22'11") — curso do mastro para dupla cabeça: 3.550–6.550 mm (11'7"–21'5")
• Capacidade jet grouting em passagem única: até 19.000 mm (62'4") com extensões de mastro telescópicas
• Faixa de apreensão: 45–530 mm
• Peso operacional típico: 15–17 t
• Usos principais: micropilares, ancoragens, soil nailing, jet grouting, fundações e estabilização do solo
