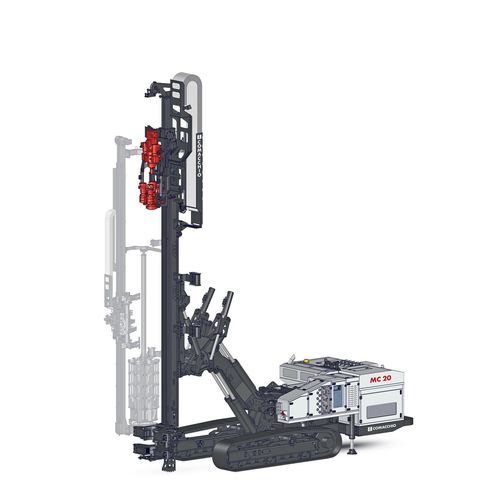

Perfuratriz de estabilização MC 20

de investigação geotécnicapara estacas escavadaspara microestacas

Visão geral do produto
O MC 20 é uma sonda de perfuração hidráulica com dimensões compactas e arquitetura hidráulica modular que suporta uma ampla variedade de cabeças de perfuração e acessórios. Apresenta cinemática totalmente articulada para múltiplas posições do mastro e uma ampla área de trabalho. A máquina pode ser configurada para operação com cabeça única ou dupla e integrar-se com equipamentos auxiliares como bombas de água/lama, guindastes e carregadores de hastes/tubos.

Aplicações

• Micropilares
• Ancoragens / tirantes (incluindo perfuração e tubagem simultânea com sistemas de cabeça dupla)
• Soil nailing
• Trabalhos de fundação e estabilização do solo
• Reforço de paredes de contenção em escavações profundas

Principais características

• Cinemática totalmente articulada que proporciona múltiplas posições do mastro e ampla envoltura de trabalho
• Sistema hidráulico modular que admite diferentes cabeças de perfuração e acessórios em operação simultânea
• Compatível com martelos hidráulicos e sistemas de cabeça dupla
• Conversão rápida entre configurações de cabeça única e dupla
• Carrossel duplex opcional (até nove pares de hastes e revestimentos) ou carregador tipo rack (até 18 hastes a bordo)
• Subestrutura com esteiras oscilantes para maior estabilidade, tração e mobilidade em terrenos irregulares ou inclinados
• Projetado para flexibilidade operacional em aplicações de perfuração

Configuração de dupla cabeça (resumo)
Torque máx. cabeça superior: 1.350 daNm (UE) / 9.957 lb*ft (US)
Torque máx. cabeça inferior: 2.900 daNm (UE) / 21.389 lb*ft (US)
Curso de avanço do mastro: 5.500 - 6.900 mm (UE) / 18' - 22' 8" (US)

Sistema automático de carrossel de hastes e revestimentos (resumo)
Tamanho de haste min./máx.: 76 - 142 mm (UE) / 3" - 5" 1/2 (US)
Tamanho de revestimento min./máx.: 114 - 204 mm (UE) / 4" 1/2 - 8" (US)
Comprimento: 3 - 3,5 m (UE) / 10' - 11' 5" (US)
Capacidade máx.: 9 + 1 (número de pares)

Características técnicas / especificações

• Largura total das esteiras: 2.500 mm (UE) / 8' 2" (US)
• Potência do motor diesel: 209 kW (UE) / 280 HP (US)
• Normas de emissões: Stage 5 / Tier 4f
• Força de retração: 12.500 daN (UE) / 28,100 lbs (US)
• Força de avanço: 12.500 daN (UE) / 28,100 lbs (US)
• Curso de avanço: 5.600 - 7.000 mm (UE) / 18' 5" - 22' 11" (US)
• Faixa de torque: 2.050 - 3.700 daNm (UE) / 15,120 - 27,290 lb*ft (US)
• Faixa de velocidade: 60 - 120 rpm
• Faixa de aperto: 45 - 435 mm (UE) / 1" 3/4 - 1' 5" (US)
• Peso: 20,5 - 22 t (UE) / 45,200 - 48,500 lbs (US)
