Perfuratriz para ancoragem de tirantes MC 22 A

para estacas escavadasde esteirasrotativa

Visão geral

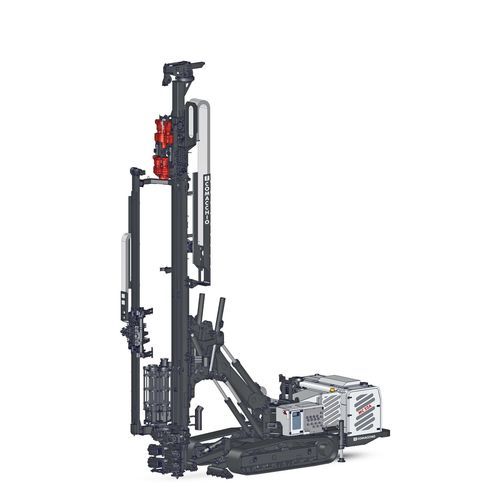

A MC 22 A é a evolução do modelo MC 22 da Comacchio, integrando um carrossel dúplex automatizado para manuseio de hastes e revestimentos de diferentes diâmetros e comprimentos. Mantém a gama de aplicações do MC 22 e acrescenta a gestão automatizada das ferramentas de perfuração, sendo especialmente adequada para instalação de ancoragens com sistemas de perfuração de cabeça dupla. O sistema de agarramento universal não necessita de ajustes ao alterar diâmetros e, em conjunto com o comando por rádio Comacchio, permite que um único operador controle máquina e carrossel a partir de uma só estação.

Principais benefícios

• Carrossel dúplex automatizado para armazenamento e manuseio simultâneo de hastes e revestimentos (vários diâmetros/comprimentos).
• Sistema de agarramento universal: sem necessidade de reconfiguração ao mudar diâmetros.
• Operação por único operador via comando por rádio Comacchio integrado (funções máquina e carrossel).
• Otimizada para instalação de ancoragens com configuração de cabeça dupla.
• Articulação de mastro patenteada e manuseio a bordo que permitem trabalhar em locais de difícil acesso sem equipamento de elevação adicional ou auxiliares.

Destaques / pontos técnicos chave

• Capacidade do carrossel: até 10 hastes + 9 revestimentos.
• Diâmetros de haste (min / max): 76 - 142 mm (3" - 5" 1/2).
• Diâmetros de revestimento (min / max): 114 - 204 mm (4" 1/2 - 8").
• Comprimento típico de haste/revestimento tratado: 3 - 3,5 m (10' - 11'5").

Especificações técnicas (tabela)
Largura total da esteira — EU: 2.500 mm | US: 8' 2"
Potência do motor diesel — EU: 180 - 205 kW | US: 240 - 278 HP
Normas de emissões — EU/US: Stage 3A/Tier 3 - Stage 5/Tier 4f
Força de retração — EU: 9.500 daN | US: 21,357 lbs
Força de avanço — EU: 9.500 daN | US: 21,357 lbs
Curso de avanço — EU: 5.800 - 7.000 mm | US: 19' - 22' 11"
Faixa de torque — EU: 1.700 - 2.900 daNm | US: 12,539 - 21,389 lb*ft
Faixa de velocidade — EU/US: 70 - 260 rpm
Faixa de aperto — EU: 45 - 365 mm | US: 1" 3/4 - 1' 2"
Faixa de peso — EU: 24 - 25 t | US: 52,910 - 55,120 lbs

CONFIGURAÇÃO DE DUPLA CABEÇA (selecionado)
Torque máx. cabeça superior — EU: 1.350 daNm | US: 9,957 lb*ft
Torque máx. cabeça inferior — EU: 2.900 daNm | US: 21,389 lb*ft
Curso do mastro — EU: 5.800 mm | US: 19'

SISTEMA AUTOMÁTICO DE CARROSSEL DE HASTES E REVESTIMENTOS (selecionado)
Diâmetro haste min./max. — EU: 76 - 142 mm | US: 3" - 5" 1/2
Diâmetro revestimento min./max. — EU: 114 - 204 mm | US: 4" 1/2 - 8"
Comprimento — EU: 3 - 3,5 m | US: 10' - 11'5"
Capacidade máx. — 9 + 1 (configuração típica)

Especificações técnicas detalhadas

• Largura total: 2.500 mm (EU) / 8' 2" (US)
• Potência motor diesel: 180 - 205 kW (EU) / 240 - 278 HP (US)
• Normas de emissões: Stage 3A/Tier 3 - Stage 5/Tier 4f
• Força de retração: 9.500 daN (EU) / 21,357 lbs (US)
• Força de avanço: 9.500 daN (EU) / 21,357 lbs (US)
• Curso de avanço: 5.800 - 7.000 mm (EU) / 19' - 22' 11" (US)
• Faixa de torque: 1.700 - 2.900 daNm (EU) / 12,539 - 21,389 lb*ft (US)
• Faixa de velocidade: 70 - 260 rpm (EU/US)
• Faixa de aperto: 45 - 365 mm (EU) / 1" 3/4 - 1' 2" (US)
• Faixa de peso: 24 - 25 t (EU) / 52,910 - 55,120 lbs (US)
• Detalhes dupla cabeça: torque máx. cabeça sup. 1.350 daNm; cabeça inf. 2.900 daNm; curso do mastro 5.800 mm.
• Carrossel dúplex automático: manuseia hastes 76 - 142 mm e revestimentos 114 - 204 mm; comprimento típico 3 - 3,5 m; capacidade máx. 9 + 1.
