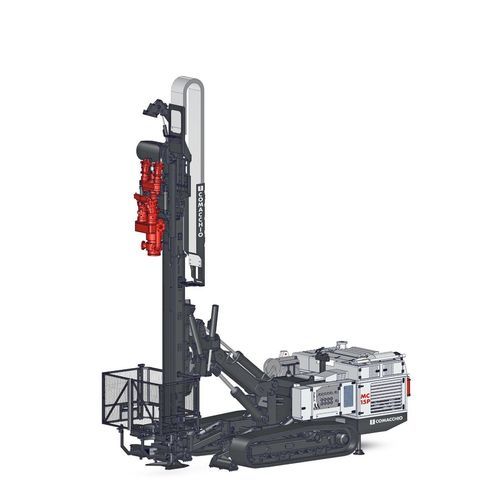

Perfuratriz para ancoragem de tirantes MC 15P

de estabilizaçãopara estacas escavadaspara microestacas

Visão geral
O MC 15P é uma sonda de perfuração hidráulica de alto desempenho derivada do projeto MC 15. Conta com motor diesel de classe superior e sistema hidráulico de alto rendimento com gestão eletrónica de potência. A máquina suporta técnicas de perfuração rotativa, rotativa-percussão e rotativa-vibração, e pode ser configurada para operações de dupla cabeça e jet-grouting. O esteiramento de série possui esteiras oscilantes para manter o contato com o solo e estabilidade em terrenos irregulares ou inclinados.

Principais capacidades e usos previstos

• Técnicas de perfuração: rotativa, rotativa-percussão, rotativa-vibração
• Aplicações: micropilares, ancoragens, soil nailing, jet-grouting, fundações e estabilização do solo
• Sistema de dupla cabeça disponível para perfuração e revestimento simultâneos (rotativa/rotativa ou rotativa/perfurador)
• Gestão eletrónica de potência para otimizar o desempenho hidráulico sob cargas variáveis
• Esteiras oscilantes de série para mobilidade e estabilidade em terrenos exigentes

Destaques de desempenho

• Motor diesel: 205 kW (278 HP) com norma de emissões Stage 5 / Tier 4f
• Amplas faixas de avanço e torque para lidar com diferentes condições de solo e tamanhos de ferramenta
• Configurável para montagem dupla cabeça e jet-grouting para operações especializadas

Características técnicas

• Largura total das esteiras: 2.300 mm (7' 6")
• Potência do motor diesel: 205 kW (278 HP)
• Normas de emissões: Stage 5 / Tier 4f
• Força de retração: 8.000 daN (17.985 lbs)
• Força de avanço: 8.000 daN (17.985 lbs)
• Curso de avanço: 4.000 - 7.000 mm (13' 1" - 22' 11")
• Faixa de torque: 1.700 - 2.900 daNm (12.539 - 21.389 lb·ft)
• Faixa de velocidade: 200 - 260 rpm
• Faixa de fixação: 45 - 530 mm (1" 3/4 - 1' 8")
• Faixa de peso (máquina): 17 - 19 t (37.480 - 41.890 lbs)
• DOUBLE HEAD SET-UP — Torque máximo cabeça superior: 1.350 daNm (9.957 lb·ft)
• DOUBLE HEAD SET-UP — Torque máximo cabeça inferior: 2.900 daNm (21.389 lb·ft)
• DOUBLE HEAD SET-UP — Curso de avanço do mastro: 3.800 - 6.550 mm (12' 5" - 21' 5")
• JET GROUTING SET-UP — Profundidade máx. por passagem: 19.000 mm (62' 4")
• JET GROUTING SET-UP — Diâmetro máx. da haste: 114 mm (4" 1/2)
