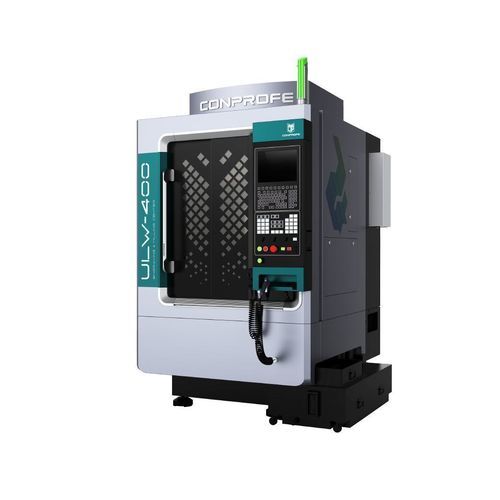

Centro de usinagem de 3 eixos ULW-400

verticalpara vidropara cerâmica

Visão geral

• Equipado com um sistema de usinagem ultrassônico inteligente desenvolvido internamente para enfrentar os desafios na usinagem de materiais de difícil usinagem
• Sistemas opcionais: refrigeração criogênica por dióxido de carbono supercrítico (ScCO2) através do fuso e sistema MQL para usinagem limpa
• Fuso elétrico ultrassônico de alta velocidade (18.000–50.000 rpm)
• Dois tipos de proteção de guia de parafuso opcionais para atender às necessidades de usinagem de materiais duros-frágeis e materiais metálicos
• Usinagem estável e de alta precisão com precisão de posicionamento de 5 μm e repetibilidade de 3 μm
• Projeto de bancada de trabalho em dupla camada usando materiais em ferro fundido e alumínio, oferecendo resistência à ferrugem e garantindo rigidez
• Magazine de ferramentas expansível

Destaques do produto

• Estrutura em pórtico com estabilidade excecional e componentes móveis leves, garantindo maior precisão e melhor desempenho dinâmico da máquina-ferramenta
• Estrutura termicamente simétrica projetada usando análise por elementos finitos (FEM) que minimiza efetivamente deformações térmicas e assegura a rigidez necessária para precisão a longo prazo
• Emprego de ferro fundido com excelentes propriedades de amortecimento de vibrações, proporcionando desempenho dinâmico de corte, estabilidade e confiabilidade
• Aprimoramento contínuo da rigidez da estrutura da cama através de FEM para alcançar o design ideal
• Vantagens únicas da usinagem ultrassônica - Vibração ultrassônica de alta frequência aplicada à ferramenta (15–70 kHz): mitiga microfissuras; reduz força de corte e melhora a eficiência de usinagem; aumenta a vida útil da ferramenta; minimiza rebarbas da peça; melhora a qualidade superficial
• A máquina adota um controlador CNC SIEMENS com sistema de teste de vibração e ruído LMS

Casos de aplicação
Indicado para usinagem de alta precisão e alta eficiência de materiais duros e frágeis (cerâmica, safira, vidro, carboneto de silício, etc.), compósitos de fibra de carbono, superligas (liga de titânio, etc.) e outros materiais difíceis de usinar; adequado para usinagem de pequenas peças e furação de microfuros.

Parâmetros técnicos
Item: ULW-400A | B | C
Cursos X/Y/Z: 400*400*150 mm
Dimensão da mesa: 400*400 mm
Carga máx. da mesa: 100 kg
Fuso ultrassônico: Standard
Diâmetro do fuso: ⌀80 | ⌀80 | ⌀100 mm
Velocidade máx. do fuso (curto prazo): 40.000 | 50.000 | 40.000 rpm
Velocidade máx. do fuso (longo prazo): 32.000 | 40.000 | 32.000 rpm
Potência nominal do motor: 3.7 | 3.7 | 6 kW
Velocidade de avanço rápido X/Y/Z: 15/15/15 m/min
Velocidade máx. de avanço X/Y/Z: 10/10/10 m/min
Precisão de posicionamento X/Y/Z: 0.005 mm
Repetibilidade X/Y/Z: 0.003 mm
Tipo de magazine de ferramentas: tipo sombrinha (umbrella type)
Capacidade de ferramentas: 12 | 13 | 11 (n.º de ferramentas)
Peso total (incl. acessórios): 2.100 kg
Dimensões da máquina (CxLxA): 1.245x1.750x2.130 mm
Controlador CNC: SIEMENS 828D-280
Proteção: proteção em três camadas

Especificações técnicas

• Modelo: ULW-400
• Cursos X/Y/Z: 400*400*150 mm
• Dimensão da mesa: 400*400 mm
• Carga máx. da mesa: 100 kg
• Opções de diâmetro do fuso: ⌀80 ou ⌀100 mm
• Velocidade máx. do fuso (curto prazo): até 50.000 rpm (dependendo do modelo)
• Velocidade máx. do fuso (longo prazo): até 40.000 rpm (dependendo do modelo)
• Potência nominal do motor: 3,7 kW ou 6 kW (dependendo do modelo)
• Velocidade rápida (X/Y/Z): 15 m/min; Velocidade máx. de avanço (X/Y/Z): 10 m/min
• Precisão de posicionamento: 0.005 mm; Repetibilidade: 0.003 mm
• Tipo de magazine: umbrella; capacidade 11–13 ferramentas (dependendo do modelo)
• Peso total (com acessórios): 2.100 kg
• Área ocupada (CxLxA): 1.245 x 1.750 x 2.130 mm
• Controlador CNC: SIEMENS 828D-280
• Proteção: proteção em três camadas
