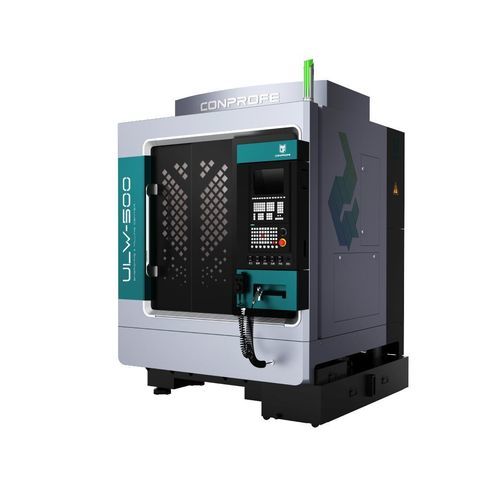

Centro de usinagem de 3 eixos ULW-500

verticalpara vidropara cerâmica

Visão geral do produto

• Equipado com um sistema inteligente de usinagem ultrassônica desenvolvido internamente para enfrentar o usinamento de materiais difíceis de cortar
• Opcional: sistema de refrigeração criogênica através do fuso com CO2 supercrítico (ScCO2) e sistema de refrigeração MQL para usinagem limpa
• Fuso elétrico ultrassônico de alta velocidade (18.000–50.000 rpm)
• Dois tipos de proteção de guia de parafuso opcionais para atender às necessidades de usinagem de materiais frágeis e materiais metálicos
• Usinagem estável de alta precisão com precisão de posicionamento de 5μm e repetibilidade de 3μm
• Projeto de bancada de dupla camada em ferro fundido e alumínio, oferecendo resistência à ferrugem e rigidez da mesa
• Revólver de ferramentas expansível

Destaques do produto
Estrutura de pórtico com alta estabilidade e componentes móveis leves, garantindo maior precisão e melhor desempenho dinâmico da máquina.
Estrutura termicamente simétrica projetada por análise de elementos finitos (FEM) para minimizar deformações térmicas enquanto mantém a rigidez necessária para precisão a longo prazo.
Construção em ferro fundido escolhida por suas propriedades de amortecimento de vibração e excelente desempenho de corte dinâmico, proporcionando estabilidade e ampla aplicabilidade.
Aprimoramento contínuo da rigidez da base através do FEM para alcançar um design estrutural ideal.

Principais vantagens funcionais

• Sistema inteligente de usinagem ultrassônica desenvolvido internamente para materiais difíceis de usinar
• Fuso elétrico ultrassônico de alta velocidade (18.000–50.000 rpm)
• Usinagem estável de alta precisão: precisão de posicionamento 5μm, repetibilidade 3μm
• Opções de refrigeração: ScCO2 criogênico através do fuso e sistema de refrigeração MQL para processos de usinagem mais limpos
• Vantagens da usinagem ultrassônica (vibração na ponta da ferramenta 15–70 kHz): reduz microfissuras; reduz forças de corte; aumenta eficiência de usinagem e vida útil da ferramenta; minimiza rebarbas; melhora o acabamento superficial

Casos de aplicação
Adequado para usinagem de alta precisão e alta eficiência de materiais quebradiços e duros (cerâmica, safira, vidro, carbeto de silício, etc.), compósitos de fibra de carbono, superligas (por exemplo, ligas de titânio) e outros materiais difíceis de cortar. Também adequado para usinagem de pequenas peças e furação de microfuros.

Parâmetros técnicos
Item | ULW-500A | B | C | Unit
X/Y/Z-Axis Travel | 500*400*300 | | | mm
Worktable Dimension | 500*400 | | | mm
Max. Load of Worktable | 200 | | | kg
Ultrasonic Spindle | Standard | | | /
Spindle Diameter | ⌀100 | ⌀120 | | mm
Max. Spindle Speed (Short-Duration) | 40,000 | 30,000 | | rpm
Max. Spindle Speed (Long-Duration) | 32,000 | 24,000 | | rpm
Rated Motor Power | 6 | 7.5 | | kW
X/Y/Z-Axis Rapid Speed | 15/15/15 | | | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | | | m/min
X/Y/Z-Axis Positioning Accuracy | 0.005 | | | mm
X/Y/Z-Axis Repeatability | 0.003 | | | mm
Tool Magazine Type | Umbrella Type | | | /
Tool Holding Capacity | 14 | 12 | | No. of Tools
Total Weight (incl. Accessories) | 3,500 | | | kg
Machine Size (LxWxH) | 1,650x1,880x2,405 | | | mm
CNC Controller | SIEMENS 828D-280 | | | /
Protection | Three-Layer Protection | | | /

Características / Especificações técnicas

• Modelo: ULW-500
• Curso X/Y/Z: 500 x 400 x 300 mm
• Dimensão da mesa: 500 x 400 mm
• Carga máxima da mesa: 200 kg
• Diâmetro do fuso: ⌀100 / ⌀120 mm
• Velocidade máxima do fuso (curto prazo): 40.000 / 30.000 rpm
• Velocidade máxima do fuso (longo prazo): 32.000 / 24.000 rpm
• Potência nominal do motor: 6 / 7,5 kW
• Velocidade rápida X/Y/Z: 15 m/min
• Velocidade máxima de avanço X/Y/Z: 10 m/min
• Precisão de posicionamento: 0,005 mm
• Repetibilidade: 0,003 mm
• Magazina de ferramentas: tipo guarda-chuva, capacidade 14 / 12 ferramentas
• Peso total (incl. acessórios): 3.500 kg
• Tamanho da máquina (CxLxA): 1.650 x 1.880 x 2.405 mm
• Controlador CNC: SIEMENS 828D-280
• Proteção: Proteção de três camadas
