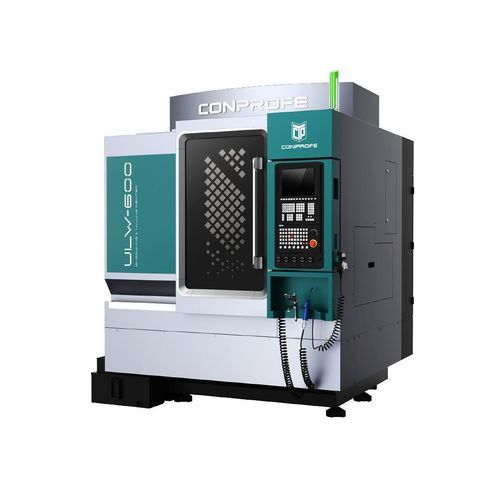

Centro de usinagem de 3 eixos ULW-600

verticalpara vidropara cerâmica

Visão geral do produto

• Equipado com um Sistema Inteligente de Usinagem Ultrassônica desenvolvido internamente para enfrentar materiais de difícil usinagem
• Opcionais: sistema de refrigeração criogênica através do spindle com CO2 supercrítico (ScCO2) e sistema de refrigeração MQL para usinagem limpa
• Fuso elétrico ultrassônico de alta velocidade (18.000–50.000 rpm)
• Tipos opcionais de proteção da guia de parafuso para atender ao usinagem de materiais frágeis e metálicos
• Precisão de posicionamento: 5 μm; repetibilidade: 3 μm
• Placa de trabalho em dupla camada usando ferro fundido e alumínio para resistência à corrosão e rigidez
• Magazine de ferramentas tipo guarda-chuva expansível

Destaques do produto
Estrutura em pórtico que fornece alta estabilidade; componentes móveis leves melhoram o desempenho dinâmico e a precisão da máquina.
Projeto termicamente simétrico validado por análise de elementos finitos (FEM) que minimiza deformações térmicas e garante precisão a longo prazo.
Uso de ferro fundido para excelente amortecimento de vibrações e alto desempenho dinâmico de corte.
Rigidez da base continuamente aprimorada via FEM para obter o design ótimo.

Vantagens ultrassônicas
Sistema Inteligente de Usinagem Ultrassônica integrado melhora a usinabilidade de materiais difíceis.
Fuso ultrassônico de alta velocidade adequado para micro-usinagem e modulação de alta frequência.
Usinagem estável e de alta precisão com posicionamento 5 μm e repetibilidade 3 μm.
Opções ScCO2 criogênico através do spindle e MQL suportam usinagem limpa e melhor integridade superficial.
Vibração ultrassônica de alta frequência na ponta da ferramenta (15–70 kHz) proporciona: 1) redução de microtrincas; 2) redução das forças de corte e aumento da eficiência; 3) aumento da vida da ferramenta; 4) minimização de rebarbas; 5) melhoria do acabamento superficial.

Casos de aplicação
Projetado para usinagem de alta precisão e alta eficiência de materiais frágeis e duros (cerâmica, safira, vidro, carbeto de silício), compósitos de fibra de carbono, superligas (por exemplo, ligas de titânio) e outros materiais de difícil usinagem.
Adequado para usinagem de pequenas peças e furação de microfuros com tolerâncias apertadas e alta qualidade de superfície.

Parâmetros técnicos
Item: ULW-600A | B | C | Unidade
Curso X/Y/Z: 600×500×300 | mm
Dimensão da mesa: 620×560 | mm
Carga máxima da mesa: 300 | kg
Fuso ultrassônico: Padrão | /
Diâmetro do fuso: ⌀100 | ⌀120 | ⌀150 | mm
Velocidade máxima do fuso (curto prazo): 40.000 | 30.000 | 18.000/24.000 (A63 opcional) | rpm
Velocidade máxima do fuso (longo prazo): 32.000 | 24.000 | 14.400/19.200 (A63 opcional) | rpm
Potência nominal do motor: 6｜7,5｜Y:15 Δ:20｜20 (A63 opcional) | kW
Velocidade rápida X/Y/Z: 15/15/15 | m/min
Velocidade máxima de avanço X/Y/Z: 10/10/10 | m/min
Precisão de posicionamento X/Y/Z: 0,005 | mm
Repetibilidade X/Y/Z: 0,003 | mm
Tipo de magazine de ferramentas: Tipo guarda-chuva | /
Capacidade de ferramentas: 15 | 13 | 9 | N.º de ferramentas
Peso total (incl. acessórios): 5.000 | kg
Tamanho da máquina (CxLxA): 1.850×2.100×2.395 | mm
Controlador CNC: SIEMENS 828D-280 | /
Proteção: Proteção em três camadas | /

Especificações técnicas

• Curso X/Y/Z: 600×500×300 mm
• Dimensão da mesa: 620×560 mm
• Carga máxima da mesa: 300 kg
• Fuso ultrassônico: Padrão
• Diâmetros do fuso: ⌀100 / ⌀120 / ⌀150 mm
• Velocidade máxima do fuso (curto prazo): até 40.000 / 30.000 / 18.000–24.000 rpm
• Velocidade máxima do fuso (longo prazo): até 32.000 / 24.000 / 14.400–19.200 rpm
• Potência nominal: 6 / 7,5 / Y:15 Δ:20 / 20 kW (A63 opcional)
• Velocidade rápida X/Y/Z: 15/15/15 m/min
• Velocidade máx. de avanço: 10/10/10 m/min
• Precisão de posicionamento: 0,005 mm
• Repetibilidade: 0,003 mm
• Magazine de ferramentas: tipo guarda-chuva, capacidade 15 / 13 / 9 ferramentas
• Peso total (com acessórios): 5.000 kg
• Dimensões (CxLxA): 1.850×2.100×2.395 mm
• Controlador CNC: SIEMENS 828D-280
• Proteção: Proteção em três camadas
