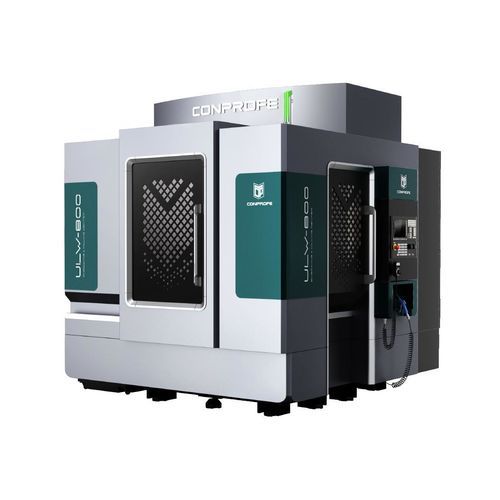

Centro de usinagem de 3 eixos ULW-800

verticalpara vidropara cerâmica

Visão geral do produto

• Sistema de usinagem ultrassônica inteligente para materiais difíceis de cortar e frágeis
• Opcionais: sistema de refrigeração criogênica ScCO2 através do fuso e sistema de lubrificação MQL para usinagem limpa
• Fuso elétrico ultrassônico de alta velocidade (18.000–50.000 rpm dependendo da variante)
• Proteções de guia de parafuso opcionais para materiais duros-frágeis e metálicos
• Precisão de posicionamento 5 μm e repetibilidade 3 μm para usinagem de alta precisão
• Bancada de trabalho de dupla camada em ferro fundido e alumínio para rigidez e resistência à corrosão
• Magazine de ferramentas expansível (tipo disco ou corrente)

Destaques do produto
Estrutura em pórtico com alta estabilidade e componentes móveis leves para melhorar desempenho dinâmico e precisão de usinagem.
Projeto termicamente simétrico baseado em FEM para minimizar deformações térmicas em operação prolongada.
Componentes em ferro fundido para excelente amortecimento de vibrações e desempenho de corte estável.
Estrutura da cama otimizada por FEM para aumentar rigidez.
Capacidades integradas de usinagem ultrassônica para cerâmica, vidro, safira, carboneto de silício e outros materiais difíceis de usinar.
Fuso ultrassônico de alta velocidade disponível em várias configurações de rotação.
Posicionamento e repetibilidade confiáveis para produção de precisão.
Opções de refrigeração criogênica e MQL para processamento sem contaminação.

Vantagens únicas da usinagem ultrassônica

• Vibração ultrassônica na ponta da ferramenta (15–70 kHz)
• Reduz microfissuras
• Diminui forças de corte e melhora eficiência do processo
• Prolonga vida útil da ferramenta
• Minimiza rebarbas
• Melhora o acabamento superficial

Casos de aplicação

• Usinagem de alta precisão de materiais duros-frágeis (cerâmica, safira, vidro, carboneto de silício)
• Usinagem de compósitos de fibra de carbono e superligas (ex.: ligas de titânio)
• Usinagem de pequenas peças e furação de microfuros

Parâmetros técnicos

• Modelo: ULW-800A | B | C
• Deslocamentos X/Y/Z: 800×800×350 mm
• Dimensão da mesa: 850×850 mm
• Carga máxima da mesa: 1000 kg
• Diâmetros do fuso: Ø100 | Ø120 | Ø150 mm
• Velocidade máx. do fuso (curto prazo): 40.000 | 30.000 | 18.000/24.000 rpm (dependendo da variante)
• Velocidade máx. do fuso (longo prazo): 32.000 | 24.000 | 14.400/19.200 rpm (dependendo da variante)
• Potência nominal do motor: 6 kW | 7,5 kW | 15/20 kW (A63 opcional)
• Avanço rápido (X/Y/Z): 24/24/24 m/min
• Avanço máx. (X/Y/Z): 10/10/10 m/min
• Precisão de posicionamento: 0,005 mm (5 μm)
• Repetibilidade: 0,003 mm (3 μm)
• Magazine de ferramentas: tipo disco ou corrente; capacidade 20–24 ferramentas
• Peso total (com acessórios): aprox. 9.000 kg
• Dimensões (C×L×A): 2.990×2.935×2.875 mm
• Controlador CNC: SIEMENS 828D-280
• Proteção: proteção em três camadas
