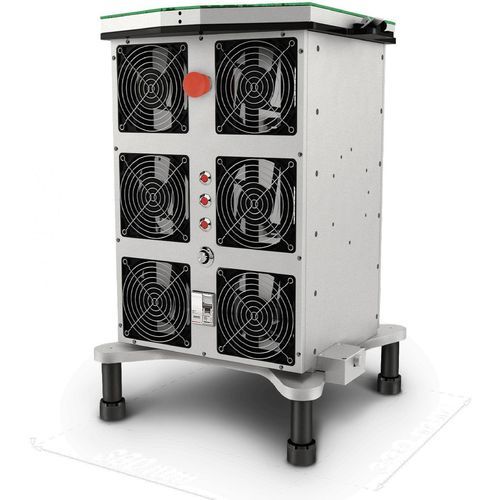

Plataforma de teste para semicondutor Hatina 4S

Visão geral
O Hatina 4S da Cosmic é uma plataforma ATE compacta e modular concebida para wafer-sort (WS) e teste final de dispositivos MEMS e sensores magnéticos. A arquitectura suporta módulos de estímulo para sensores de humidade, pressão e temperatura, microfones, magnetómetros e unidades twist-tilt para acelerómetros e giroscópios. O sistema é escalável até 140 locais em modo ping-pong e tem pegada reduzida para integração em handlers e linhas de automação.

Principais benefícios

• Solução modular e compacta para produção de MEMS e sensores magnéticos
• Canais V/I de elevado número de pinos e fontes de alimentação dinâmicas (DPS)
• Canais digitais de alta densidade e opções PPMU
• Multiplexação integrada para reutilização de canais e flexibilidade
• Custo por site reduzido através de alto paralelismo
• Integração simplificada com automação e handlers

Variantes disponíveis

• Hatina 4S Magnetic — sistema de estímulo com Magneto Board e geração de campo magnético elevado (design patenteado sem bobina)
• Hatina 4S MEMS — configuração otimizada para dispositivos MEMS (acelerómetros, giroscópios, pressão, temperatura, humidade, sensores de gás)
• Hatina 4S Microphone — sistema New Era para microfones com módulos de áudio e AWG por site para testes de microfones MEMS

Resumo do produto
O Hatina 4S destina-se a testes de produção com alto paralelismo para MEMS e sensores magnéticos. Destaques técnicos incluem gerador de campo magnético patenteado sem bobina (até 400 Gauss) com rotação 3D, capacidade de teste de microfone com até 75 dB SNR e 140 dB SPL, ruído de base inferior a 20 dB e precisão de amplitude melhor que 0,1 dB, suporte para câmaras climáticas de −40 °C a +180 °C e módulos para acelerómetros/giroscópios que permitem testes paralelos multi-site. A plataforma prioriza pegada reduzida, configurabilidade e redução do custo por unidade através de elevado número de sites.

Especificações técnicas

• Dimensões (D×W×H): 330 mm × 360 mm × 538 mm
• Paralelismo máximo: escalável até 140 locais (modo ping-pong)
• Variante magnética: gerador de campo patenteado sem bobina até 400 Gauss com rotação 3D
• Desempenho de microfone: até 75 dB SNR; 140 dB SPL; ruído de base < 20 dB; precisão de amplitude < 0,1 dB
• Suporte a câmara climática: faixa operacional −40 °C a +180 °C
• Analog / Power (Hatina 4S): 8 DCS @ 1 A sources com mux em 256 posições
• Analog / Power (Hatina 4S Magnetic): até 40 DCS_MP; faixas de tensão ±1 V, ±3 V, ±5 V, ±10 V; -10 V/+30 V; -10 V/+55 V; faixas de corrente: 20 µA, 200 µA, 2 mA, 20 mA, 4 A
• Canais digitais & PPMU (Hatina 4S): 48 canais digitais & PPMU_60mA sources mux em 256 posições + 20 canais digitais sem mux – 16 PPMU sem mux
• Canais digitais & PPMU (Hatina 4S MEMS): até 320 canais digitais; até 192 PPMU
• New Era board (Microphone): até 24 módulos — 1 módulo = 20 canais digitais + parte analógica (16 PPMU)
• Microphone64 board (variante Microphone): até 8 módulos de áudio para testar microfones MEMS digitais & analógicos + AWG por site
• Rate table: controlo disponível (variante MEMS)
• JIG / interface: socket board, Magneto PCB e reference board (variante magnética)
• Partes do sistema: HATINA tester, loadboard mais conjunto de cabos, interfaces/jig (socket board, magneto board, reference board)
