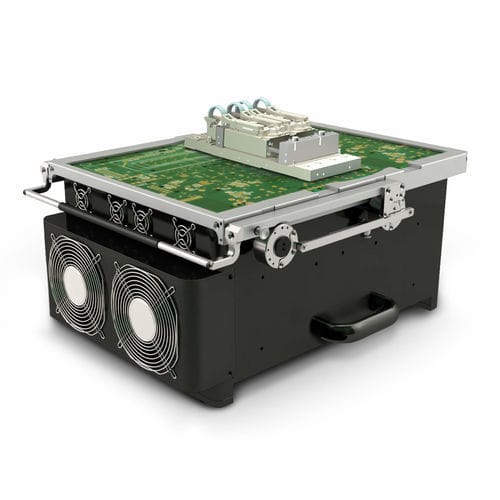

Sistema de teste para a indústria eletrônica DMT EVO

para pesquisa e desenvolvimentode laboratóriode circuitos integrados analógicos

Visão geral
O DMT EVO é um ATE compacto para sinais mistos e digitais, concebido para caracterização e validação eficientes de circuitos integrados em P&D, laboratório, pré‑produção e pós‑produção. O chassi modular suporta até 5 slots para integrar fontes de potência, módulos digitais, AWG/digitizadores e unidades de medição numa plataforma escalável. O controlo faz‑se através de uma interface gráfica intuitiva e é acelerado pelo Kronos, gerador automático de programas de teste.

Vantagens principais

• Pegada extremamente reduzida que permite elevada densidade de recursos em ambiente de laboratório e pré‑produção.
• Gerador automático Kronos para reduzir o tempo de desenvolvimento de testes.
• Ferramentas de depuração integradas, incluindo osciloscópio para análise e debug.
• Combinações modulares flexíveis — configurável até 5 slots.
• Destinado à caracterização de dispositivos analógicos e mixed‑signal ao longo do ciclo de vida do produto.

Destaques do produto

• Arquitetura de mainframe modular (até 5 slots) para integração escalável de instrumentos.
• Alta integração de hardware que fornece recursos extensos num espaço reduzido.
• Software Kronos que converte descrições de teste em código de teste otimizado.
• Interface gráfica orientada a projetistas e engenheiros de teste; pouca programação necessária.
• Adequado para validação em laboratório, P&D, pré‑produção e testes finais de produto embalado.

Capacidades dos instrumentos incluídos (por slot e sistema)

• Fontes DC (DCS): famílias HP, MP e LP cobrindo diferentes faixas de potência.
• E/S digitais: canais digitais de alta densidade com memória de padrões e suporte a DSIO.
• Medição temporal, metrologia diferencial, AWG e digitizador para captura analógica precisa e temporização.
• Funcionalidade de picoamperímetro para medição de correntes muito baixas com alta resolução.

Especificações técnicas

• Modelo (nome comercial): DMT EVO
• Arquitetura do sistema: chassi modular, até 5 slots (configurável)
• Dimensões (D × W × H): 500 mm × 350 mm × 230 mm
• DCS HP: 8 canais, ±80 V / ±10 A (floating)
• DCS MP: 40 canais, -80 V / +110 V @ ±4 A
• DCS LP: 80 canais, -80 V / +110 V @ ±200 mA
• Canais digitais: Até 256 canais digitais por slot (200/400 MHz)
• PPMU digital: 256 PPMU por placa
• Faixa elétrica Digital I/O: −1.25 V a 6.75 V; 50 mA drive; carga ativa ±12 mA
• Memória de padrões / DSIO: 64 M pattern e 32 M DSIO (por recurso relevante)
• AWG / Digitizer / TMS / Meter diferencial: 8 canais AWG 400 MSPS; 8 canais digitizer 80 MSPS (TMS); 8 medidores diferenciais
• Densidade AWG & digitizer: até 16 AWG/digitizer por slot (dependendo da configuração)
• Medição temporal & metrologia diferencial: suporta até 32 mux4
• Picoamperímetro: faixa de corrente 2 nA a 2 µA (precisão até ±20 pA)
• Software: interface gráfica; Kronos gerador automático de programas de teste incluído
• Casos de uso típicos: caracterização de IC, desenvolvimento de testes mixed‑signal, P&D, laboratório e pré‑produção
