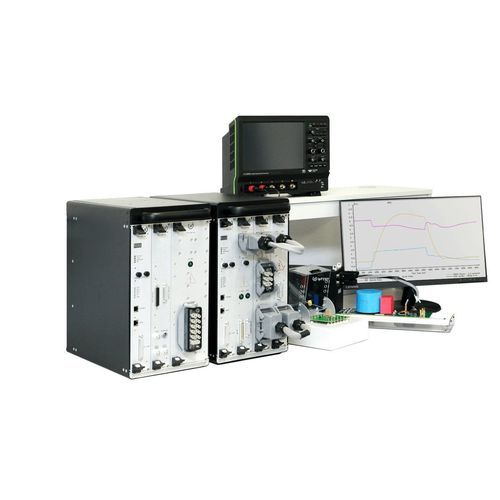

ITEM 776-030-00 — Testadores de caracterização de potência

Visão geral
Dispositivos de potência de ampla banda proibida (WBG), como SiC e GaN, exigem métodos de medição dedicados devido a maiores potências, comutação mais rápida e normas rigorosas (JESD 24-9, JESD 24-10, AQG-324). Quasar200 e Pulsar600 fornecem plataformas configuradas para caracterização DC e AC de dispositivos Si, GaN e SiC. Quasar200 é destinado a Si, GaN e SiC de baixa potência; Pulsar600 é projetado para aplicações de corrente ultraalta, incluindo testes para SiC, inversores e automotivo.

Benefícios principais

• Solução turnkey — Medições DC e AC completas com soquetes de teste de baixa indutância para múltiplos encapsulamentos e bare die.
• Integridade de medição — Alta precisão absoluta e reprodutibilidade sistema-a-sistema para dados confiáveis e repetíveis.
• Segurança operacional — Ambiente de teste fechado, intertravamentos de hardware e proteção SocketSafe™ para mitigar falhas catastróficas do DUT.

Apresentação do produto
Hardware modular e software intuitivo aceleram a configuração, execução de testes e geração de relatórios. Sistemas incluem controlador Linux e opções de calibração rastreável UKAS para laboratórios de P&D, desenvolvimento e pré-produção que exigem rastreabilidade e registros de auditoria.

Precisão
Instrumentação de alta largura de banda e controlo temporal preciso capturam transitórios de comutação na faixa de nanossegundos. Auto-calibração integrada e monitorização em tempo real preservam as condições de medição e suportam consistência entre sistemas.

Segurança
Os sistemas oferecem uma área de teste totalmente fechada com intertravamentos monitorizados para ensaios de alta tensão/alta corrente. A tecnologia SocketSafe™ remove rapidamente a energia do DUT no caso de falha catastrófica, protegendo o soquete e o hardware de medição. Conformidade: marcação CE e concepção alinhada com práticas SEMI, com referências calibradas UKAS.

Especificações
FEATURES/CONFIGURATIONS | Quasar200 | Pulsar600
AC Source — Voltage | 1.200 V | 1.400 V
AC Source — Current | 1.200 A | 3.000 A
AC Source — Short Circuit Current | 2.000 A | 10.000 A
AC Source — Gate Voltage | -25V to 0V, 0V to 25V | -25V to 0V, 0V to 25V

AC Measure — Voltage Accuracy | 2% of range | 2% of range
AC Measure — Current Accuracy | 1% of range | 1% of range
AC Measure — Voltage Measurement Range | 2.000 V | 2.000 V
AC Measure — Current Measurement Range | 3.000 A incluído; opção 1.000 A | 6.000 A incluído; opções 3.000 A e 12.000 A
AC Measure — Probe Bandwidth | 400 MHz | 120 MHz

Misc. — Gate Resistance | 1 a 255 Ω | 1 a 255 Ω
Misc. — Load Inductor | Indutor plug-in 100 μH | Indutor plug-in 100 μH
Misc. — DC Link Capacitance | 2–3 mF + 35–40 μF | 2–3 mF + 35–40 μF
Misc. — Parasitic Stray Inductance | <30 nH típico | <30 nH típico

DC Source — Voltage | 3.000 V | 3.000 V
DC Source — Current Drive Range (HV) | 100 nA - 100 mA | 100 nA - 100 mA
DC Source — Current Drive Range (LV) | 100 nA - 1.000 A | 100 nA - 1.000 A
DC Source — Current | 200 A | 600 A
DC Source — Floating Vx range | 25 V, 100 nA – 1 mA | 25 V, 100 nA – 1 mA

DC Measure — Accuracy | 0,10% | 0,10%
DC Measure — Resolution | 16 bit across ±125% of range | 16 bit across ±125% of range
System — Minimum Requirements | Controlador Linux (incluído) e ipWORKS v5.51 ou posterior | Controlador Linux (incluído) e ipWORKS v5.51 ou posterior
System — Certifications | CE, SEMI S2, S8, ISO 9001 | CE, SEMI S2, S8, ISO 9001

Características técnicas

• Dispositivos alvo: Si, GaN, SiC e bare die para caracterização WBG.
• Quasar200: otimizado para testes de Si, GaN e SiC de baixa potência.
• Pulsar600: projetado para aplicações de corrente ultraalta (SiC, inversores, automotivo).
• Capacidade de alta tensão: até 3.000 V DC; comutação AC até 1.400 V dependendo do modelo.
• Capacidade de alta corrente: faixas de comutação/medição em multi-kA; gerenciamento de curto-circuito até 10.000 A.
• Projeto de baixa parasiticidade: <30 nH típico nas rotas de teste AC.
• Largura de banda das sondas: até 400 MHz (Quasar200) e 120 MHz (Pulsar600).
• Precisão de medição: DC 0,10%; AC tensão 2% da faixa; AC corrente 1% da faixa.
• Resolução: aquisição de 16 bits em ±125% da faixa.
• Driver de gate: resistência configurável 1–255 Ω e faixas de tensão de gate -25V a 0V e 0V a 25V.
• Proteção: SocketSafe™, ambiente de teste fechado e intertravamentos de hardware.
• Calibração e conformidade: opções de calibração rastreável UKAS; marcação CE e design conforme SEMI.
• Software: controlador Linux fornecido; ipWORKS v5.51 ou posterior requerido.
