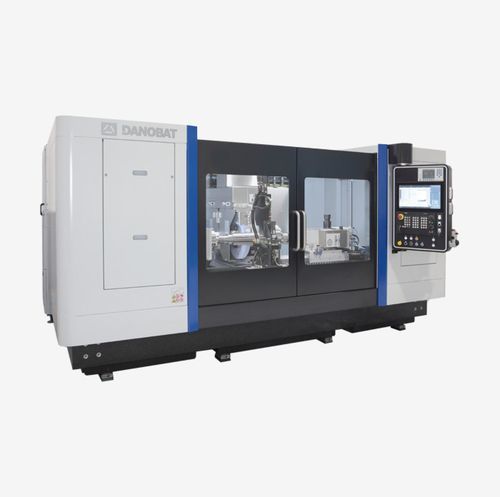

Retífica cilíndrica externa CGX

para peças de grandes dimensõespara peças de trabalhovertical

Visão geral
A CGX é uma retificadora cilíndrica compacta concebida para combinar reduzida área ocupada com elevada capacidade de peça. Ocupa até 30% menos espaço que soluções de mesa móvel, admitindo peças até 1 800 mm de comprimento, Ø540 mm de diâmetro e 500 kg de peso.

Principais características

• Configuração de três rebolos (2x OD, 1x ID) para retificação externa, interna, roscas e formas não circulares
• Pequena área ocupada com grande capacidade de peça
• Medidor MDM integrado opcional para medição pré, in‑process e pós‑processo

Destaques

• Comprimento máximo da peça: 1 800 mm
• Diâmetro máximo da peça: Ø540 mm
• Peso máximo entre pontas: 500 kg

Capacidade de medição (opcional)
A CGX pode ser equipada com um medidor MDM desenvolvido internamente para medições pré‑processo, in‑process e pós‑processo sem parar a produção. Alcance de medição: 5–125 mm; adequado para superfícies interrompidas ou variáveis. Desempenho típico: precisão ±1,5 μm; repetibilidade 1 μm.

Tecnologia

• Base em granito natural: elevada amortização, boa estabilidade térmica e circuitos de refrigeração integrados
• Eixo B giratório: acionamento por motor torque, sem folgas, encoder de alta resolução para repetibilidade angular elevada (ex.: ±1 μm a 650 mm de raio)
• Motores lineares: menos componentes de desgaste, acelerações mais rápidas e maior repetibilidade
• Cabecotes de eixo de retificação: montados em rolamentos de ultra‑precisão (hidrostáticos opcionais) com lubrificação vitalícia; acionados por electro‑spindles integrados

Software

• Plataforma DoGrind+ com funcionalidades de especialista integradas
• GrindIQ — configuração inteligente do processo: define parâmetros ótimos a partir de dados básicos do componente
• GrindTune — optimização adaptativa in‑process: ajusta continuamente parâmetros para melhorar qualidade superficial, precisão dimensional e tempo de ciclo

Dados técnicos (métrico)
Distância máx. entre pontas — 1 800 mm
Diâmetro máx. a retificar — 540 mm
Peso máx. entre pontas — 500 kg
Diâmetro máx. da rebolo — Ø508 x 80 mm
Velocidade periférica máx. da rebolo — 80 m/s
Potência do spindle exterior de retificação — 15 kW

Dados técnicos (imperial)
Distância máx. entre pontas — 70.9 in
Diâmetro máx. a retificar — 21.2 in
Peso máx. entre pontas — 1,102 lb
Diâmetro máx. da rebolo — Ø20 x 3.14 in
Velocidade periférica máx. da rebolo — 15,750 sfpm
Potência do spindle exterior — 20.1 hp

Aplicações e capacidade
A CGX destina‑se à retificação de peças grandes e pesadas em equipamento compacto. Suporta retificação OD/ID, roscas e geometria complexa e pode ser integrada com medição in‑process para produção de alto volume ou elevada precisão.

Especificações técnicas

• Modelo: CGX
• Distância máx. entre pontas: 1 800 mm (70.9 in)
• Diâmetro máx. a retificar: 540 mm (21.2 in)
• Peso máx. entre pontas: 500 kg (1,102 lb)
• Diâmetro máx. do rebolo: Ø508 x 80 mm (Ø20 x 3.14 in)
• Velocidade periférica do rebolo: 80 m/s (15,750 sfpm)
• Spindle exterior de retificação: 15 kW (20.1 hp)
• Configuração de cabeçote: 2x rebolos OD + 1x rebolo ID
• Base: granito natural com integração de refrigeração
• Eixo B: giratório alta resolução, motor torque, sem folga
• Eixos de movimento: motores lineares para alta aceleração e repetibilidade
• Sistema de medição opcional: MDM integrado (5–125 mm), precisão ±1,5 μm, repetibilidade 1 μm
• Software: DoGrind+ com GrindIQ e GrindTune
