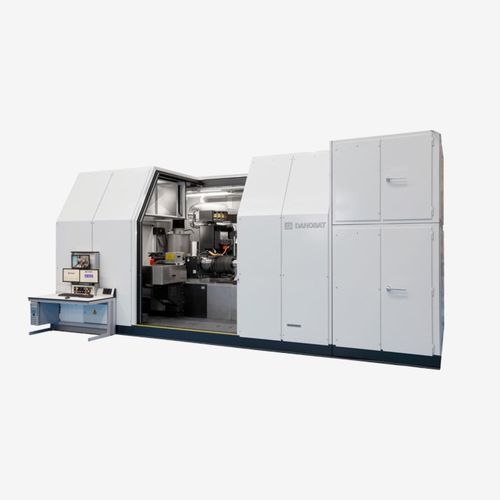

Retífica para pás de turbinas mBTG-DANTIP

para rotorhorizontalCNC

Visão geral do produto
Estas máquinas retificam, deburam e medem as pontas das palhetas de rotores de motores aeronáuticos e APU montados enquanto giram a velocidades de até 7000 rpm. A plataforma mBTG-DANTIP suporta várias dimensões e configurações de rotores e pode ser fornecida como célula autónoma ou integrada com retificadoras verticais para match machining de rotores e carcaças de compressor.

Destaques

• Mais de 35 anos de parceria com OEMs de motores e grandes centros MRO
• Projeto mecânico otimizado, rígido, dinâmico e termicamente estável
• Fuso com vida média superiores a 10 anos
• Pode ser fornecida como parte de uma célula com retificadoras verticais para match machining
• Equipa global de especialistas em retificação de pontas de palhetas

Tecnologia

• Gaveta climatizada para estabilidade térmica e precisão de processo
• Pedestais robustos e duplos rolamentos de contato angular por fuso para alta rigidez
• Sistema de medição in-process dBTM: medição a laser desenvolvida internamente e aprovada por OEM
• Laser de alta velocidade para medição em tempo real e controlo automático em processo
• Programação conversacional DANTIP com ciclos predefinidos para minimizar a influência do operador

Dados técnicos (métrico / por modelo)

• Modelos: mBTG-400 | mBTG-800 | DANTIP-R3
• Diâmetro de retificação (mm): 410 | 800 | 1370
• Comprimento de retificação (mm): 600 | 860 | 1500
• Comprimento máximo da peça (mm): 750 | 1400 | 2000
• Velocidade da peça (rpm): 10–7000 (mBTG-400) | 10–4500 (mBTG-800; 7000* especial) | 10–3000 (DANTIP-R3; 4500* especial)
• Faixa de inclinação do cabeçote de roda (°): -10 a +200 (todos os modelos)

Aplicações típicas

• Rotores de motores aeronáuticos (aviões e helicópteros)
• Rotores de turbinas a gás

Serviço e suporte

• Manutenção preventiva anual, calibração e planos de serviço personalizados
• Opções de retrofit: atualizações de controlo e dBTM, gestão da obsolescência
• Re‑tooling: engenharia e fabrico de pacotes de ferramentas para rotores

Características / especificações técnicas

• Modelo: mBTG-DANTIP (mBTG-400, mBTG-800, DANTIP-R3)
• Diâmetros de retificação (mm): 410 / 800 / 1370
• Comprimentos de retificação (mm): 600 / 860 / 1500
• Comprimento máximo da peça (mm): até 2000 (dependente do modelo)
• Velocidade fuso/peça: até 7000 rpm (dependente do modelo/configuração)
• Inclinação do cabeçote de roda: -10° a +200°
• Medição in-process: dBTM, laser de alta velocidade (aprovado OEM)
• Operação: totalmente automática com programação DANTIP e ciclos predefinidos
• Controlo ambiental: gaveta climatizada para estabilidade térmica
• Projeto mecânico: pedestais robustos e rolamentos duplos de contato angular para alta rigidez
