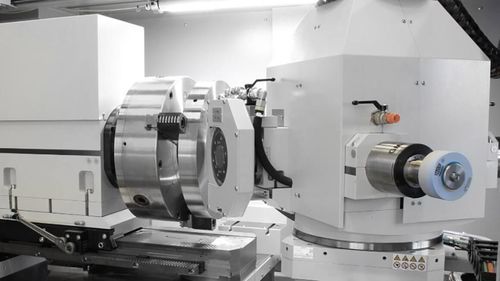

Centro de retífica cilíndrico externo

cilíndrico internopara diâmetro internopara eixo-árvore

Visão geral
Soluções de retificação totalmente personalizadas para as suas peças. Com décadas de experiência em aplicações e fabrico, Overbeck (parte do Danobat Group) transforma know-how em soluções de retificação otimizadas e desenhadas à medida. Máquinas totalmente projetadas adaptam hardware e software à peça e ao processo, oferecendo maior precisão, estabilidade e produtividade.

Abordagem personalizada

• Arquitetura de máquina feita à medida com base nos requisitos e na geometria da peça.
• Colaboração estreita com fabricantes para definir necessidades de processo, hardware e software.
• Integração de disposições mecânicas personalizadas (ex.: eixo U), múltiplas unidades de dressagem e ferramentas para geometrias complexas.

Estudo de caso / exemplos
A família ILD (ex.: ILD-700) foi concebida para rolamentos de grande porte e componentes aeroespaciais complexos, oferecendo precisão e estabilidade para IDs, ODs, pistas, cones, ombreiras e nervuras. O exemplo IED-1200 demonstra retificação interna e externa completas numa única fixação: carrinhos transversais independentes para ID e OD, alta rigidez e sistemas de medição in-process integrados que permitem resultados abaixo de 2 µm em circularidade, concentricidade e cilindricidade.

Software
O software é desenhado para corresponder a cada máquina personalizada. Programas específicos do cliente (polígonos, excêntricos, quadrados, punções, etc.) são geridos num catálogo gráfico. Após selecionar o tipo de processo, ao inserir alguns parâmetros da peça o perfil de retificação é gerado automaticamente, permitindo configuração rápida, precisa e repetível.

Aplicações e benefícios

• Aplicações especiais onde retificadoras padrão são insuficientes (aeroespacial, rolamentos, eixos, componentes complexos).
• Ciclos de retificação completos numa única fixação para garantir referências ideais entre características internas e externas.
• Maior estabilidade térmica, rigidez e precisão para componentes de alto valor e produção em grande volume.

Características / especificações técnicas

• Tipo de máquina: soluções de retificação projetadas à medida, internas/externas (Overbeck).
• Capacidades de processo: retificação interna (IDs), externa (ODs), pistas, cones, ombreiras, nervuras e transições complexas numa única fixação.
• Características mecânicas: carrinhos transversais independentes para ID e OD; opção de eixo U para grandes diâmetros/comprimentos; construção de alta rigidez.
• Sistemas de dressagem: dressadores fixos, rotativos, de raio ou rolos; múltiplas unidades de dressagem; arranjos em torreta possíveis.
• Medição & controlo: sistemas de medição in-process opcionais e software personalizado que gera perfis a partir de parâmetros da peça.
• Precisão típica: abaixo de 2 µm alcançável para circularidade/concentricidade/cilindricidade quando configurado com sistemas de medição apropriados (ex.: IED-1200).
• Capacidade da peça (indicação exemplar): combinações de cabeçote/trabalho até ~1300 mm de comprimento e ~500 kg (depende da aplicação).
• Modelos de referência: séries ILD (ex.: ILD-700) e IED (ex.: IED-1200) como soluções à medida.
