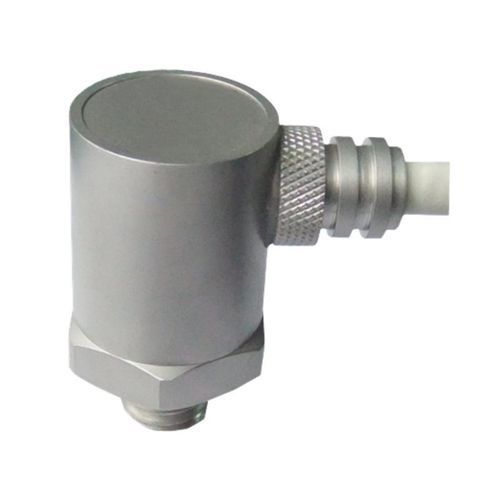

Acelerômetro de 1 eixo BBVM-TS100

piezoelétricoIEPEde cisalhamento

Visão geral do produto
O BBVM-TS100 combina medição de aceleração piezoelétrica IEPE e medição de temperatura num único invólucro em aço inoxidável, permitindo recolher dados de vibração e temperatura a partir do mesmo ponto de montagem. Incorpora um elemento sensor PZT-5, design em modo shear e um cabo blindado integrado de cinco condutores. O sensor é adequado para monitoramento de condição e manutenção preditiva de motores, rolamentos, bombas, ventiladores e outros equipamentos industriais.

Principais características

• Medição simultânea de aceleração (vibração) e temperatura
• Sensibilidade de aceleração: 100 mV/g (±5% a 20 ±5 °C)
• Faixa de medição de aceleração: 50 g
• Resposta em frequência: 1–8 000 Hz
• Opções de elemento de temperatura: PT100 ou DS18B20
• Cabo blindado integrado de cinco condutores (1 m RVVP incluído)
• Invólucro em aço inoxidável com montagem M12

Elementos de temperatura disponíveis

• PT100 — Elemento de resistência de platina
• DS18B20 — Elemento de temperatura digital

Especificações de aceleração

• Medição — Aceleração por vibração
• Sensibilidade axial — 100 mV/g, ±5% a 20 ±5 °C
• Faixa de medição de aceleração — 50 g
• Resposta em frequência — 1–8 000 Hz
• Frequência de ressonância montada — >30 kHz
• Sensibilidade transversal — ≤5%
• Polaridade — Positiva para aceleração dirigida da base de montagem em direção ao sensor
• Impedância de saída — <100 Ω
• Tensão de polarização DC — 12 ±2 VDC
• Sinal máximo de saída — ≤5 V pico
• Ruído — <4 mg (1–20 kHz)
• Limite de choque — 3 000 g
• Sensibilidade à deformação da base — 0,2 mg/με
• Sensibilidade a temperatura transitória — 8 mg/°C a 0,3 Hz
• Sensibilidade eletromagnética — 1 g/T

Especificações elétricas — canal de aceleração

• Tipo de sensor — IEPE
• Excitação por corrente constante — 2–10 mA
• Tensão de alimentação — 18–28 VDC

Especificações de temperatura

• Elemento de temperatura — PT100 ou DS18B20
• Faixa de medição de temperatura — −55 a +125 °C
• Alimentação do canal de temperatura — 4–30 VDC
• Precisão de temperatura — ±1 °C
• Linearidade de temperatura — ±0,5 °C

Especificações mecânicas e ambientais

• Material sensor de aceleração — Cerâmica PZT-5
• Design de detecção — Modo shear
• Material do invólucro — Aço inoxidável
• Peso — Aproximadamente 65 g (sem cabo)
• Rosca de montagem — M12
• Saída — Cabo blindado integrado de cinco condutores
• Temperatura de operação (canal de aceleração) — −40 a +120 °C

Fiação

• Laranja — Alimentação por corrente constante IEPE e saída do sinal de aceleração
• Verde — Comum do canal de aceleração
• Amarelo — Alimentação positiva do canal de temperatura, 5 VDC
• Castanho — Terra de alimentação do canal de temperatura
• Azul — Saída do sinal de temperatura
• Blindagem — Ligada ao invólucro do sensor

Acessórios padrão

• Certificado do sensor com dados de calibração
• Um cabo RVVP blindado de cinco condutores de 1 m com terminação livre na extremidade remota

Aplicações típicas

• Monitoramento combinado de vibração e temperatura de motores e rolamentos
• Monitoramento de condição de bombas, ventiladores e caixas de engrenagens
• Manutenção preditiva de equipamentos industriais
• Sistemas de diagnóstico de falhas multiparâmetro

Especificações técnicas

• Modelo: BBVM-TS100
• Tipo de sensor (aceleração): IEPE piezoelétrico (PZT-5)
• Design: Detecção em modo shear
• Sensibilidade axial: 100 mV/g ±5% (20 ±5 °C)
• Faixa de aceleração: 50 g
• Resposta em frequência: 1–8 000 Hz
• Frequência de ressonância montada: >30 kHz
• Sensibilidade transversal: ≤5%
• Polaridade: Positiva da base de montagem para o sensor
• Impedância de saída: <100 Ω
• Tensão de polarização DC: 12 ±2 VDC
• Sinal máximo de saída: ≤5 V pico
• Ruído: <4 mg (1–20 kHz)
• Limite de choque: 3 000 g
• Sensibilidade à deformação da base: 0,2 mg/με
• Sensibilidade transitória à temperatura: 8 mg/°C a 0,3 Hz
• Sensibilidade eletromagnética: 1 g/T
• Excitação canal aceleração: Corrente constante 2–10 mA
• Tensão alimentação canal aceleração: 18–28 VDC
• Opções elemento temperatura: PT100 ou DS18B20
• Faixa de temperatura: −55 a +125 °C
• Alimentação canal temperatura: 4–30 VDC
• Precisão temperatura: ±1 °C
• Linearidade temperatura: ±0,5 °C
• Material do invólucro: Aço inoxidável
• Rosca de montagem: M12
• Peso: ~65 g (sem cabo)
• Cabo de saída: Cabo blindado integrado de cinco condutores (1 m RVVP incluído)
• Temperatura de operação (canal aceleração): −40 a +120 °C
