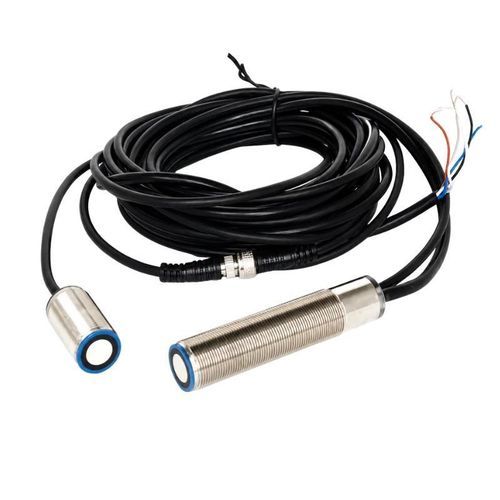

Sensor de folha dupla digital BBID-DSS

saída de coletor abertocom sinal de saída elétrico

Visão geral do produto
O BBID-DSS é um sensor ultrassônico de 200 kHz para detecção de ausência de folha, folha única e dupla folha em processos automatizados de alimentação. O transmissor e receptor em oposição fornecem detecção sem contato para equipamentos de alimentação, estampagem, embalagem, impressão, encadernação e processamento de folhas.

Princípio de funcionamento
O transmissor envia continuamente um sinal ultrassônico em direção ao receptor. Quando o material passa entre as duas cabeças do sensor, o sistema avalia a alteração no sinal recebido e fornece saídas de comutação separadas para ausência de folha, uma folha ou duas folhas. As três saídas podem ser conectadas a um PLC, controlador de máquina ou circuito de alarme.

Principais características

• Detecção ultrassônica de 200 kHz
• Detecção sem contato de ausência de folha, folha única e dupla folha
• Adequado para materiais opacos, transparentes e de cores diferentes
• Três saídas de comutação NPN normalmente fechadas
• Corrente nominal 100 mA por saída
• Saídas protegidas contra curto-circuito e sobrecarga
• Indicadores de status azul, verde e vermelho
• Proteção IP67
• Carcaça roscada M18 × 1
• Cabo PVC de 2 m

Aplicações típicas

• Alimentação de papel e máquinas de fabricação de papel
• Prensas de estampagem e sistemas de alimentação de chapas finas
• Máquinas de embalagem de alimentos e de noodles instantâneos
• Detecção de filme transparente e materiais autoadesivos
• Equipamentos de produção de wafers solares
• Sistemas de alimentação de PCB e placas de circuito
• Máquinas de revestimento e processamento de folhas
• Equipamentos automáticos de encadernação e acabamento de impressão

Materiais detectáveis

• Papel e cartão
• Filme plástico transparente
• Folhas metálicas finas
• Wafers solares
• Placas de circuito impresso
• Materiais de folha revestidos
• Outros materiais de folha adequados para transmissão ultrassônica

Especificações técnicas

• Modelo — BBID-DSS
• Método de detecção — Transmissão ultrassônica em oposição
• Frequência ultrassônica — 200 kHz
• Faixa de detecção — 20–60 mm (ótimo 45 mm)
• Tensão de alimentação — 18–30 V DC
• Ripple de alimentação — 10% p-p
• Corrente sem carga — < 80 mA
• Número de saídas — 3
• Tipo de saída — NPN, normalmente fechado
• Estados de saída — Ausência / uma folha / dupla folha
• Corrente nominal — 3 × 100 mA
• Proteção de saída — Curto-circuito e sobrecarga
• Queda de tensão — 2 V
• Tempo de comutação ligado — aprox. 15 ms
• Tempo de comutação desligado — aprox. 15 ms
• Comprimento de pulso de entrada de função — 100 ms
• Impedenância de entrada de função — 4 kΩ
• Nível baixo de entrada de função — -UB a -UB + 1 V
• Nível alto de entrada de função — +UB – 1 V a +UB
• Grau de proteção — IP67
• Rosca de montagem — M18 × 1
• Cabo — PVC 2 m
• Seção do condutor — 0.14 mm²
• Carcaça — Latão niquelado
• Componentes plásticos — PBT
• Face do transdutor — Aço inoxidável
• Peso — aprox. 150 g

Indicadores de status
Cor do LED — Estado de detecção
Azul — Ausência de folha / ar
Verde — Uma folha
Vermelho — Dupla folha

Conexão de cabo
Conexão — Função
Vermelho — Alimentação positiva
Preto — Alimentação negativa
Branco — Saída dupla folha
Verde — Saída folha única
Amarelo — Saída ausência folha
Fio de entrada de função — Entrada de função

Diretrizes de instalação

• Monte transmissor e receptor frente a frente no mesmo eixo.
• Recomenda-se distância transmissor-receptor de 40–45 mm; distância ótima 45 mm.
• Mantenha a folha em movimento aproximadamente 5–15 mm da face do sensor.
• Mantenha o desalinhamento angular entre transmissor e receptor dentro de ±1°.
• Mantenha o deslocamento axial entre transmissor e receptor dentro de ±1 mm.
• Para papel mais espesso, um ângulo de instalação de cerca de 35° pode melhorar a detecção.
• Após a instalação, verifique os três estados de saída com 0, 1 e 2 folhas.

Opções de personalização

• Tempo de resposta
• Comprimento do cabo
• Conexão elétrica
• Suporte de montagem
• Adaptação ao material alvo e ao mecanismo de alimentação
