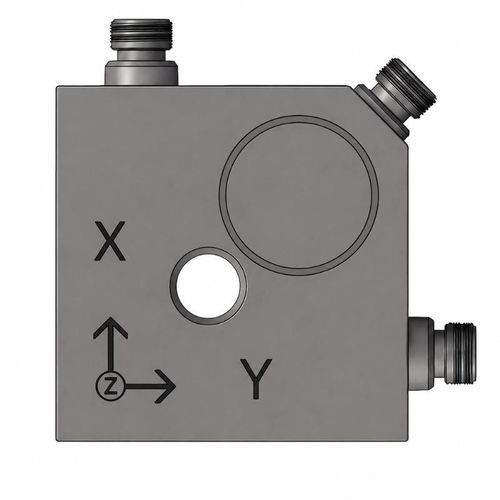

Acelerômetro triaxial BBVM-3XS1000

piezoelétricoIEPEde cisalhamento

Visão geral do produto
O BBVM-3XS1000 é um acelerómetro piezoelétrico triaxial IEPE concebido para medição simultânea da aceleração de vibração nos eixos X, Y e Z em maquinaria industrial e componentes estruturais. Os elementos sensíveis em cerâmica piezoelétrica com design planar-shear e a caixa em aço inoxidável permitem monitorização multidirecional fiável. O BBVM-3XS1000 apresenta sensibilidade nominal de 1.000 mV/g, intervalo de medição ±5 g e resposta em frequência de 0,5–5.000 Hz. O condicionamento IEPE integrado, o baixo ruído de saída e a transmissão de sinal até 300 m facilitam a integração em sistemas de monitorização de condição e ensaios vibratórios.

Principais características

• Medição simultânea da aceleração de vibração em três eixos (X, Y, Z)
• Condicionamento de sinal IEPE integrado para ligação direta a sistemas de aquisição
• Alta sensibilidade: 1.000 mV/g (BBVM-3XS1000) com intervalo ±5 g
• Larga resposta em frequência: 0,5–5.000 Hz
• Baixo ruído de saída para melhor resolução de medição
• Distância de transmissão de sinal até 300 m
• Design planar-shear em caixa de aço inoxidável
• Saída lateral independente para cada eixo (3 × M5)

Opções de sensibilidade e intervalo de medição disponíveis

• BBVM-3XS10 — 10 mV/g — ±500 g
• BBVM-3XS50 — 50 mV/g — ±100 g
• BBVM-3XS100 — 100 mV/g — ±50 g
• BBVM-3XS500 — 500 mV/g — ±10 g
• BBVM-3XS1000 — 1.000 mV/g — ±5 g

Especificações de desempenho

• Medição: Aceleração de vibração
• Número de eixos: 3 (X, Y, Z)
• Resposta em frequência: 0,5–5.000 Hz
• Frequência de ressonância montada: ≈20 kHz
• Sensibilidade transversal: ±5% (típ.)
• Choque máximo: 1.000 g
• Ruído de saída: típ. <100 μg RMS

Especificações elétricas

• Tipo de sensor: IEPE
• Tensão de alimentação: 18–30 VDC
• Condição típica de funcionamento: 24 VDC, 4 mA
• Tensão de polarização: 8–12 V
• Impedância de saída: <100 Ω (típ.)
• Distância máxima de transmissão de sinal: até 300 m
• Configuração de saída: saída lateral independente por eixo
• Conexões de saída: 3 × M5

Especificações mecânicas e ambientais

• Material sensorial: cerâmica piezoelétrica
• Design interno: planar-shear
• Material da caixa: aço inoxidável
• Dimensões: 29 × 29 × 17 mm
• Peso: 96 g
• Furo de montagem central: Ø5,2 mm através
• Furos roscados eixo X/Y: 2 × M5
• Binário de aperto M5: 20–30 kgf·cm (aprox. 2,0–3,0 N·m)
• Temperatura de funcionamento: -40 a +120 °C

Acessórios padrão

• Certificado do sensor com curva de resposta em frequência
• Três cabos de saída padrão de 1,5 m
• Um parafuso de ligação M5
• Embalagem do produto

Acessórios opcionais de montagem

• Base magnética de montagem
• Base de montagem isolada

Aplicações típicas

• Monitorização vibratória triaxial de maquinaria industrial
• Medição de vibrações em carcaças e componentes estruturais
• Monitorização de condição de equipamentos e diagnóstico de falhas
• Ensaios vibratórios multidirecionais em laboratório e em campo

Especificações técnicas

• Modelo: BBVM-3XS1000
• Fabricante / Marca: Deep-Minds Ultrasonic
• Tipo de sensor: IEPE piezoelétrico (planar-shear)
• Sensibilidade (BBVM-3XS1000): 1.000 mV/g
• Intervalo de medição (BBVM-3XS1000): ±5 g
• Resposta em frequência: 0,5–5.000 Hz
• Número de eixos: 3 (X, Y, Z)
• Frequência de ressonância montada: ≈20 kHz
• Sensibilidade transversal: ±5%
• Choque máximo: 1.000 g
• Ruído de saída: típ. <100 μg RMS
• Tensão de alimentação: 18–30 VDC
• Condição típica: 24 VDC, 4 mA
• Tensão de polarização: 8–12 V
• Impedância de saída: <100 Ω (típ.)
• Distância máxima de transmissão: 300 m
• Conexões de saída: 3 × M5 (saída lateral independente por eixo)
• Dimensões: 29 × 29 × 17 mm
• Peso: 96 g
• Material do invólucro: aço inoxidável
• Material sensor: cerâmica piezoelétrica
• Furo central: Ø5,2 mm através
• Furos roscados X/Y: 2 × M5
• Binário de aperto M5: 20–30 kgf·cm (aprox. 2,0–3,0 N·m)
• Temperatura de funcionamento: -40 a +120 °C
• Acessórios incluídos: certificado do sensor com curva de resposta; três cabos de saída de 1,5 m; um parafuso M5; embalagem
