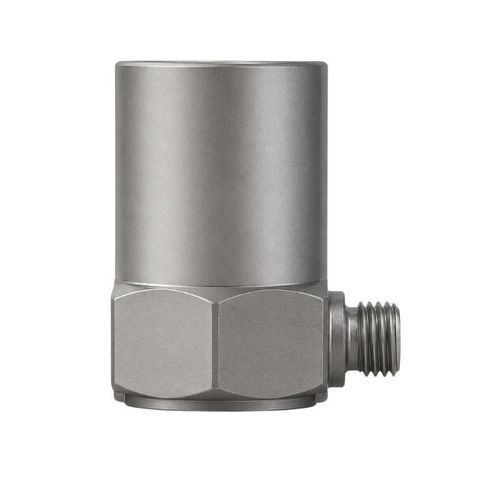

Acelerômetro de eixo único BBVM-RS100

piezoelétricoIEPEde cisalhamento

Visão geral do produto
O BBVM-RS100 é um acelerômetro piezoelétrico IEPE monaxial com saída lateral, projetado para medições de vibração onde a folga superior é limitada ou o cabo deve correr paralelo à superfície de montagem. Utiliza elemento sensor cerâmico piezoelétrico em modo de cisalhamento, carcaça metálica vedada e condicionamento de sinal IEPE integrado. O modelo padrão oferece sensibilidade de 100 mV/g e faixa ±50 g; estão disponíveis opções de alta g e diferentes sensibilidades.

Principais características

• Saída lateral para instalações com pouco espaço livre
• Condicionamento de sinal IEPE integrado (alimentação por corrente constante)
• Sensibilidade padrão: 100 mV/g
• Faixa de medição padrão: ±50 g
• Resposta em frequência até 12 kHz (modelo padrão)
• Rosca de montagem M5 e conexão de saída M5
• Projetado para transmissão de sinal em longa distância (até 300 m)
• Várias opções de sensibilidade e faixa disponíveis

Opções de sensibilidade e faixa disponíveis

• BBVM-RS10 — 10 mV/g — ±500 g — 1–10 000 Hz
• BBVM-RS20 — 20 mV/g — ±250 g — 1–10 000 Hz
• BBVM-RS25 — 25 mV/g — ±200 g — 1–10 000 Hz
• BBVM-RS50 — 50 mV/g — ±100 g — 0,5–12 000 Hz
• BBVM-RS100 — 100 mV/g — ±50 g — 0,3–12 000 Hz
• BBVM-RS500 — 500 mV/g — ±10 g — 0,2–8 000 Hz
• BBVM-RS1000 — 1 000 mV/g — ±5 g — 0,2–8 000 Hz

Desempenho (modelo padrão)

• Medição: aceleração por vibração
• Sensibilidade: 100 mV/g (modelo padrão)
• Faixa de medição: ±50 g (modelo padrão)
• Resposta em frequência: 0,3–12 000 Hz (modelo padrão)
• Sensibilidade transversal: ≤5% (≤3% típico)
• Constante de tempo de descarga: ≥0,2 s

Especificações elétricas

• Tipo de sensor: IEPE (condicionamento integrado)
• Tensão de alimentação: 18–30 VDC
• Excitação por corrente constante: 2–10 mA (operação típica: 24 VDC, 4 mA)
• Tensão de polarização: 8–12 VDC
• Impedância de saída: <100 Ω
• Distância máxima de transmissão do sinal: 300 m

Especificações mecânicas e ambientais

• Projeto de detecção: modo de cisalhamento
• Direção de saída: saída lateral
• Rosca de montagem padrão: M5
• Peso (modelo padrão): 32 g
• Torque de montagem recomendado: ≈20 kgf·cm (≈2,0 N·m)
• Temperatura de operação: −40 a +120 °C
• Construção da carcaça: carcaça metálica totalmente vedada

Acessórios padrão

• Certificado do sensor com curva de resposta em frequência
• Um cabo de saída padrão de 1,5 m
• Um parafuso de conexão M5
• Caixa de embalagem do produto

Acessórios de montagem opcionais

• Base de montagem magnética
• Base de montagem isolada

Aplicações típicas

• Monitoramento de vibração de equipamentos onde a folga superior é limitada
• Monitoramento de condição de motores, bombas, ventiladores e caixas de engrenagens
• Medição de vibrações em carcaças de máquinas e componentes estruturais
• Testes de choque de alta g e vibrações transitórias
• Medição de vibrações de baixo nível com alta sensibilidade

Especificações técnicas

• Modelo: BBVM-RS100
• Sensibilidade (modelo padrão): 100 mV/g
• Faixa de medição (modelo padrão): ±50 g
• Resposta em frequência (modelo padrão): 0,3–12 000 Hz
• Sensibilidades/faixas disponíveis: BBVM-RS10, RS20, RS25, RS50, RS100, RS500, RS1000
• Sensibilidade transversal: ≤5% (≤3% típico)
• Constante de tempo de descarga: ≥0,2 s
• Tipo de sensor: IEPE
• Tensão de alimentação: 18–30 VDC; excitação 2–10 mA; tip. 24 VDC, 4 mA
• Tensão de polarização: 8–12 VDC
• Impedância de saída: <100 Ω
• Distância máxima de transmissão: 300 m
• Projeto de detecção: modo de cisalhamento
• Direção de saída: saída lateral
• Rosca de montagem: M5; torque recomendado ≈20 kgf·cm (≈2,0 N·m)
• Peso (modelo padrão): 32 g
• Temperatura de operação: −40 a +120 °C
• Carcaça: carcaça metálica totalmente vedada
• Acessórios padrão: certificado com curva de resposta; cabo 1,5 m; parafuso M5; embalagem
• Acessórios opcionais: base magnética; base isolada
