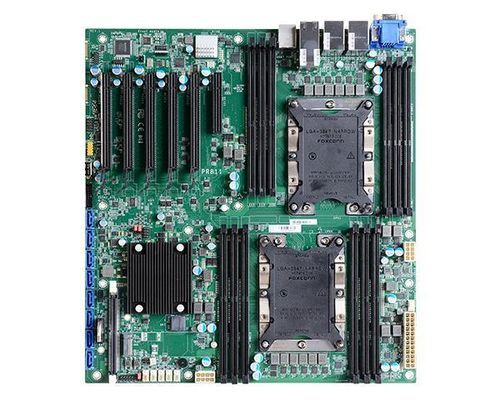

Placa-mãe EATX PR811-C622

Intel® XeonIntel® C622DDR4-RDIMM

Visão geral

O PR811-C622 é uma placa-mãe servidor EATX projetada para aplicações de servidores edge e industriais. Suporta processadores Intel® Xeon® Scalable de 1ª e 2ª geração (LGA 3647) e até 768 GB de DDR4 em 12 soquetes ECC RDIMM, direcionada a configurações de alto desempenho, multi‑GPU e com alta densidade de expansão, oferecendo I/O abrangente e recursos de armazenamento empresarial.

Principais características

• Formato EATX (305 mm x 330 mm)
• Compatível com Intel® Xeon® Scalable 1ª & 2ª geração (LGA 3647), CPUs até 165W TDP
• 12 × soquetes 288 pinos ECC RDIMM — até 768 GB DDR4 (2133/2400/2666/2933 MHz)
• Rede de alta velocidade: 2 × 10GbE Intel® + 2 × GbE Intel®
• Expansão: até 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, open edge), 1 × M.2 2280 M-key (PCIe Gen3 x4 NVMe/SATA)
• Armazenamento: 8 × SATA 3.0 (6 Gb/s) com suporte RAID 0/1/5/10
• Display opcional: VGA (até 1920×1200 @60Hz)
• Slot de módulo BMC compatível com SEM2500/SEM2510; IPMI 2.0 disponível em SKUs relevantes
• Segurança: suporte TPM 2.0
• BIOS: Insyde; Certificações: CE, FCC, RoHS, UKCA

Especificações técnicas

• Modelo: PR811-C622
• Chipset: Intel® C622
• Suporte de processador: Intel® Xeon® Scalable 1ª & 2ª geração (LGA 3647); exemplos de CPUs listados pelo fornecedor (TDP varia por SKU)
• Memória: 12 × 288 pinos ECC RDIMM, até 768 GB DDR4 (2133/2400/2666/2933 MHz)
• Gráficos/Display: 1 × VGA (opcional), até 1920×1200 @60Hz
• Slots de expansão: 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, open edge), 1 × M.2 2280 M-key (PCIe Gen3 x4 NVMe/SATA), 1 × slot módulo BMC (SEM2500/SEM2510)
• Ethernet/Rede: 2 × Intel® I210AT (1GbE), 1 × Intel® x557-AT2 (10GbE); I/O traseiro típico: 2 × GbE (RJ-45), 2 × 10GbE
• I/O traseiro representativo: IPMI 2.0 (em SKUs específicos), 1 × RS-232 (DB-9), 4 × USB 3.2 Gen1, pilha USB 2.0 opcional, 1 × VGA (opt.)
• I/O interno: 1 × RS-232, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × USB 2.0 vertical Tipo A
• Áudio: codec ALC887
• Armazenamento: 8 × SATA 3 (6 Gb/s); RAID 0/1/5/10 suportado
• SMBus: 1 × SMBus; Watchdog: reinício do sistema programável 1–255 s
• Segurança: TPM 2.0
• Conectores de alimentação: 8‑pin ATX 12V, 24‑pin ATX
• Bateria RTC: CR2032
• Suporte OS: Windows 10 IoT Enterprise LTSB RS5 (64-bit), Windows Server 2016/2019, Linux
• Ambiente: Operação 0–40°C; Armazenamento −40–85°C; Umidade 5–90% RH
• Dimensões: 305 mm × 330 mm (EATX)
• País de origem: Taiwan

Certificações

• Certificações: CE, FCC, RoHS, UKCA
• Módulos e SKUs opcionais podem alterar recursos (BMC/IPMI, VGA)
