Placa-mãe EATX IS-5222
Intel® XeonIntel® Q670EDDR4-RDIMM

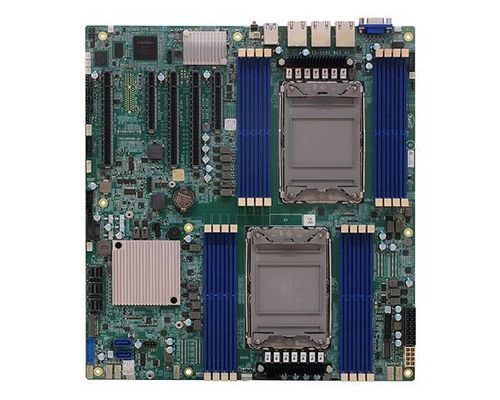

Placa-mãe EATX - IS-5222 - DFI - Intel® Xeon / Intel® Q670E / DDR4-RDIMM
Placa-mãe EATX - IS-5222 - DFI - Intel® Xeon / Intel® Q670E / DDR4-RDIMM
Guardar nos favoritos
Comparar
Mais informações no site da DFI

Características

Formato
EATX
Processador
Intel® Xeon
Chipset
Intel® Q670E
Memória
DDR4-RDIMM
Slots de expansão
M.2, M.2 chave M, 16x PCI Express, 2 PCIe x8
Aplicações
embutida, para servidor
Sistema de exploração
Windows 10 IoT Enterprise
Frequência de memória
DDR4 3200 MHz
Conectividade
USB 2.0, USB 3.1, VGA, RJ45, RS-232, GbE

Descrição

Visão geral

  • A IS-5222 é uma placa-mãe servidor EATX da DFI projetada para servidores edge e aplicações embarcadas de alto desempenho, suportando processadores Intel® Xeon® Scalable de 3.ª geração, grande capacidade de memória e múltiplos slots de expansão de alta velocidade.


Especificações principais

  • Processador: família Intel® Xeon® Scalable 3.ª geração, LGA 4189 (Socket P+), TDP até 205W.
    • Exemplos de CPUs suportadas: Intel® Xeon® Gold 6338N, 6338T, 6336Y, 6330, 6330N, 6326, 5320T, 5318N/5318Y, 5317, 5315Y, Intel® Xeon® Silver 4316/4314/4310/4310T.
  • Chipset: Intel® C621A.
  • Memória: 16 x 288 pinos ECC RDIMM até 1024 GB; DDR4 até 3200 MHz (single channel).
  • BIOS: AMI 64Mb SPI BIOS.
  • BMC / Gestão: BMC AST2500.
  • Vídeo: 1 x VGA (DB-15), até 1920 x 1200 @60Hz (display único).


Expansão e armazenamento

  • 1 x M.2 2280 M key (PCIe Gen3 x1 NVMe); 3 x PCIe x16 Gen4; 2 x PCIe x8 Gen4.
  • SATA & RAID: 2 x SATA 3.0 (até 6 Gb/s); RAID 0/1 suportado.


Conectividade

  • Rear I/O: 2 x 10GbE (RJ-45) LAN; 1 x LAN IPMI dedicado; 2 x USB 3.1 Gen1 (traseiro); 1 x VGA (DB-15, traseiro).
  • Internal I/O: 2 x RS-232 (2x5-pin); 2 x USB 3.1 Gen1 (interno); 4 x USB 2.0 (interno).


Energia, ambiente e mecânica

  • Alimentação: tipo ATX; conectores: 8-pin ATX 12V CPU e 24-pin ATX.
  • Temperatura de operação: 0 a 40°C; armazenamento: -40 a 85°C. Humidade operação/armazenamento: 5–90% RH (sem condensação).
  • Mecânica: formato EATX; dimensões 305 mm x 330 mm; espessura PCB 1,6 mm.


Conformidade e documentação

  • Normas: CE, FCC. País de origem: Taiwan. MTBF: TBD.
  • Suporte OS: Windows 10 IoT Enterprise LTSB RS5 (64-bit).
  • Documentação: ficheiro técnico IS-5222 (PDF).
