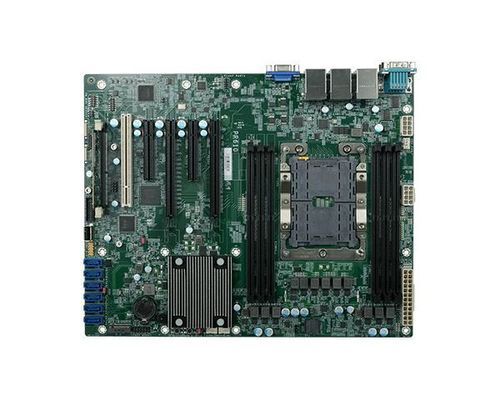

Placa-mãe ATX PR610-C621

Intel® XeonIntel®DDR4-RDIMM

A PR610‑C621 é uma placa‑mãe ATX de nível servidor da DFI, projetada para processadores Intel® Xeon® Scalable de 1.ª/2.ª geração. Oferece grande capacidade de memória, E/S abrangentes e expansão para aplicações intensivas, como AIoT, visão por máquina e imagens médicas.

Destaques

• Suporte a processadores Intel® Xeon® Scalable 1.ª/2.ª geração (LGA3647) com chipset Intel® C621
• Seis soquetes DDR4 ECC‑RDIMM, single channel até 2933 MHz, até 384 GB; suporte a Intel® Optane™ DC persistent memory (com CPUs 2.ª gen compatíveis)
• Ampla I/O: 2× Intel GbE, 1× LAN IPMI dedicada (com SEM2500/SEM2510 opcional), 2× COM, 6× SATA 3.0, 5× USB 2.0, 6× USB 3.1 Gen1
• Várias expansões: 2× PCIe x16 (Gen3), 2× PCIe x8 (Gen3, um open‑edge), 1× PCI, 1× M.2 M key 2280 (SATA/PCIe Gen3 x4 NVMe)
• Apoio a ciclo de vida longo da CPU (roadmap Intel IOTG até Q3'32)

Visão geral do produto
A PR610‑C621 suporta Intel® Optane™ DC persistent memory em CPUs Xeon de 2.ª geração compatíveis para habilitar grandes capacidades de memória persistente e acesso a dados acelerado. Integra Intel® Deep Learning Boost e AVX‑512 para acelerar inferência e processamento de sinal/imagem. Módulos IPMI/BMC opcionais (SEM2500/SEM2510) fornecem gestão remota avançada e contenção de erros para implantações de servidor.

Especificações

• Processador: Intel® Xeon® Scalable 1st & 2nd Gen (LGA3647), TDP até 165W
• Chipset: Intel® C621
• Memória: 6× DDR4 ECC‑RDIMM 288 pinos (até 384GB), single channel DDR4 até 2933 MHz; suporte Optane™ DC em DIMM3/DIMM6 com CPUs 2.ª gen compatíveis
• BIOS: Insyde SPI 128Mbit
• Vídeo: 1× VGA (disponível com SEM2500/SEM2510)
• Expansão/Interfaces: 2× PCIe x16 (Gen3), 2× PCIe x8 (Gen3, um open edge), 1× PCI, 1× M.2 M key 2280 (SATA/PCIe Gen3 x4 NVMe), SO‑DIMM DDR4 opcional para módulos SEM
• Áudio: codec ALC887
• Ethernet: 2× Intel® I210AT GbE; LAN IPMI via RTL8211F (com SEM2500)
• I/O traseiro: 2× RJ‑45 GbE, 1× LAN IPMI dedicada (com SEM2500), 4× USB 3.1 Gen1, 2× USB 2.0 stacked, 1× VGA (com módulo SEM)
• I/O interno: 2× RS‑232, headers USB (2× USB2.0 header, 1× USB2.0 Type‑A vertical, 1× USB3.1 Gen1 header), 6× SATA 3.0 com RAID 0/1/5/10, SMBus
• Watchdog: reset do sistema programável (1–255 s/min)
• Segurança: TPM 2.0 (opcional)
• Alimentação: ATX (8‑pin 12V, 24‑pin ATX); métricas de consumo segundo fabricante
• Dimensões: ATX 305 × 244 mm; espessura PCB 1,6 mm
• Sistema operativo: Windows 10 IoT Enterprise LTSB RS5 (64‑bit), Windows Server 2012R2/2016, Linux
• Ambiente: Operação 0–60°C; armazenamento −40–85°C; 5–90% HR não condensante; MTBF 493.780 h @25°C (Telcordia Issue 4)
• Conteúdo da embalagem: placa PR610‑C621, I/O shield (dependendo do SKU), parafuso M.2 2280; SEM2500/SEM2510 se encomendado

Aplicações e implementação
Indicada para gateways AIoT, sistemas de visão por máquina, equipamentos de imagem médica e outros servidores industriais que exigem grande capacidade de memória, expansão flexível e opções de gestão remota.
