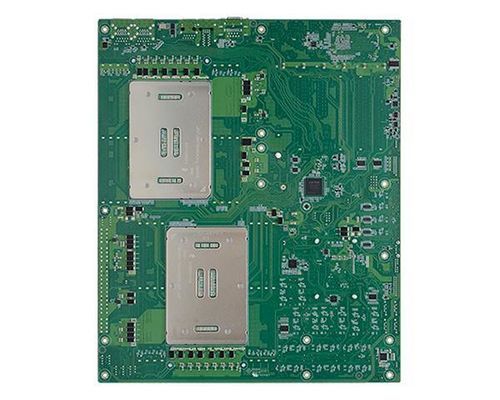

Placa-mãe ATX ERX810-C741

Intel® XeonIntel®DDR5 SDRAM

A ERX810-C741 é uma placa-mãe industrial ATX de classe servidor da DFI, projetada para processadores Intel® Xeon® Scalable de 5.ª e 4.ª geração. Oferece elevada capacidade de memória, ampla expansão PCIe Gen5 e gestão fora de banda para aplicações em rack e appliances exigentes.

Destaques

• Suporte a processadores Intel® Xeon® Scalable 5.ª/4.ª geração (LGA 4677), incluindo SKU validados de alto TDP.
• Capacidade massiva de memória: 16 × soquetes DDR5 ECC‑RDIMM (até 2048 GB), DDR5 até 5600 MHz.
• Expansão e armazenamento completos: múltiplos slots PCIe Gen5 (4 × x16, 2 × x8), suporte M.2 e I/O rico com 4 × Intel® GbE e gestão OOB IPMI/Redfish (BMC AST2600).

Especificações técnicas

• Processador: Compatível com Intel® Xeon® Scalable de 5.ª e 4.ª geração (LGA 4677), TDP até 270 W. Exemplos de SKUs validados: Intel® Xeon® Gold 6548Y+, 6548N, 6538N, 6530 e modelos representativos da 4.ª geração.
• Chipset: Intel® C741.
• Memória: 16 × ECC‑RDIMM, até 2048 GB; DDR5 até 5600 MHz.
• BIOS: Insyde.
• Gestão / BMC: AST2600 com suporte IPMI e Redfish para gestão fora de banda.
• Vídeo / Gráficos: 1 × DisplayPort (DP) para saída de ecrã única.
• Expansão: 4 × PCIe x16 (Gen5), 2 × PCIe x8 (Gen5), 1 × M.2 M key 2280.
• Áudio: Codec ALC888S; header de áudio frontal interno disponível.
• Ethernet / Rede: 4 × controladores Intel® I210; LAN IPMI usa RTL8211F.
• I/O traseiro: 4 × GbE, 1 × LAN IPMI dedicada, 1 × RS-232/422/485 (DB-9), 4 × USB 3.2 Gen1, 1 × PS/2, 1 × DP.
• I/O interno: 1 × RS-232/422/485, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × USB 2.0 vertical, áudio frontal, 4 × SATA 3.0 (RAID 0/1/5/10), DIO 16 bits, LPC, SMBus, 2 × MCIO.
• Segurança: Suporte TPM 2.0.
• Energia: Formato / tipo: ATX.
• Ambiente / Temperatura de operação: 0 a 45 °C.
• Mecânica / Dimensões: 305 × 365 mm; alturas PCB conforme fabricante.
• Normas e certificações: CE, FCC, RoHS, UKCA.
• Conteúdo da embalagem: Placa ERX810-C741 (770-ERX8101-000G), parafuso e espaçador M.2, I/O shield, cabo SATA 500 mm, 2 suportes de cooler.
• País de origem: Taiwan.
