Computador de expansão EC70A-MTH

edgeembutidopara trilho DIN

Visão geral
Sistema embarcado sem ventoinha EC70A-MTH com processadores Intel® Core™ Ultra, projetado para aplicações industriais IoT e edge. Suporta saída de duplo display (HDMI + USB-C DP Alt Mode), memória LPDDR5 6400MHz em canal duplo, expansão M.2 para módulos 4G/5G e conjunto amplo de I/O incluindo múltiplas portas Ethernet e portas COM. Disponível em perfis térmicos sem ventoinha (15W) ou com ventoinha (28W) e entrada DC 9~36V para implantação flexível.

Principais recursos

• Opções de processador: Intel® Core™ Ultra 7 e Ultra 5
• Duplo display: HDMI e USB-C (DisplayPort Alt Mode)
• Memória: LPDDR5 6400MHz em canal duplo, 16GB soldada (expansível para 32GB sob pedido)
• Suporte M.2 B-key para módulos 4G/5G (M.2 3042/3052) com slot para SIM
• I/O rico: várias portas Ethernet Gigabit e 2.5G, múltiplas USB 3.2, USB Type-C, até 4 portas COM
• Entrada DC de ampla faixa (9~36V) e opção sem ventoinha para ambientes de baixo consumo e baixo ruído
• Certificações: CE, FCC Class A, RoHS, UKCA

Conformidade e certificações
CE, FCC Class A, RoHS, UKCA

Material do produto
Folha técnica disponível (PDF).

Especificações técnicas

• Nome do modelo: EC70A-MTH
• Processador: Intel® Core™ Ultra 7 155U (12 núcleos, 12M Cache, 1.7GHz base, até 4.9GHz) ou Intel® Core™ Ultra 5 125U (12 núcleos, 12M Cache, 1.3GHz base, até 4.3GHz); TDP: 15W (sem ventoinha) ou 28W (com ventoinha)
• Gráficos: Intel® Arc™ Graphics; DirectX 12, OpenGL 4.6, Vulkan 1.2
• Display: 1 x HDMI (até 4096 x 2160 @24Hz), 1 x DP (até 4096 x 2304 @60Hz); Suporta múltiplos displays via HDMI + Type-C DP Alt. Mode
• Memória: LPDDR5 6400MHz canal duplo soldado 16GB (expansível até 32GB sob pedido)
• BIOS: AMI SPI 256Mbit
• Armazenamento interno: 1 x M.2 2280 M key (PCIe x4/SATA)
• Interfaces de expansão: 1 x M.2 M key 2280 (PCIe x4/SATA); 1 x M.2 B key 3052 (USB 3.0/2.0, PCIe x1, SATA) com slot SIM para 4G/5G; 1 x M.2 E key 2230 (PCIe x1/USB2.0)
• Ethernet (controladores): 2 x Intel® I226IT (10/100/1000/2500 Mbps), 1 x Intel® I210IT (10/100/1000 Mbps)
• I/O frontal: 1 x GbE (RJ-45) Intel® i210AT (suporta OOB); Portas seriais: COM1 RS-232/422/485; COM2/3 RS-232; COM4 RS-232/422/485 ou DIO de 8 bits (selecionável por jumper)

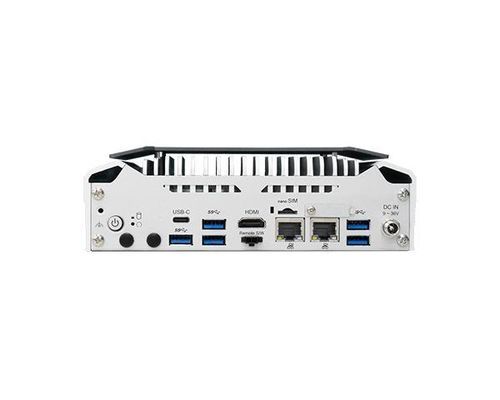

• I/O traseiro: 2 x Ethernet 2.5G (RJ-45); USB: 5 x USB 3.2 + 1 x USB Type-C OU 4 x USB 3.2 + 1 x USB 2.0 (via configuração BIOS) + 1 x USB Type-C
• Botões & Indicadores: 1 x botão Power, 1 x botão Reset; LEDs: 1 x Power LED, 1 x HDD LED
• Watchdog Timer: Reinício do sistema, intervalo programável 1 a 255 segundos
• Segurança: Suporta TPM 2.0
• Alimentação: Entrada DC de ampla faixa 9~36V via conector DC
• Suporte OS: Windows 10 IoT Enterprise 64-bit; Windows 11 IoT Enterprise LTSC 2024; Linux (apenas UEFI)
• Temperatura de operação: Fanless (TDP CPU 15W): -20 a 60°C (com SSD wide-temp); Com ventoinha (TDP CPU 28W): -20 a 70°C (com SSD wide-temp)
• Temperatura de armazenamento: -20 a 85°C
• Umidade relativa: 5 a 95% RH (sem condensação)
• Construção: Alumínio + Metal Alumínio
• Montagem: Parede, VESA, trilho DIN
• Dimensões (L x A x P): 181.6 mm x 57 mm x 118.4 mm
• Peso: TBD
• Choque: Operacional IEC 60068-2-27 Test Ea: Half-Sine, 3G @ 11 ms, 18 choques ±X, ±Y, ±Z (cada eixo 3 vezes)
• Vibração: Operacional IEC 60068-2-64 Test Fh: Random, 1 Grms @ 5–500 Hz, 30 min; Não operacional IEC 60068-2-6 Test Fc: Sweep Sine, 3 Grms @ 10–500 Hz, 30 min
• Certificações: CE, FCC Class A, RoHS, UKCA
• Lista de embalagem: 1 x sistema EC70A-MTH; 3 x parafusos para slot M.2; 4 x parafusos de pé & pé de borracha; 1 x parafuso de aterramento; 1 x cabo de interruptor remoto
• País de origem: Taiwan
